Dettagli:
|
| Evidenziare: | ricetrasmettitore di 10G SFP,Ricetrasmettitore di SFP a onde corte,Connettore Pluggable dello sfp |
||
|---|---|---|---|

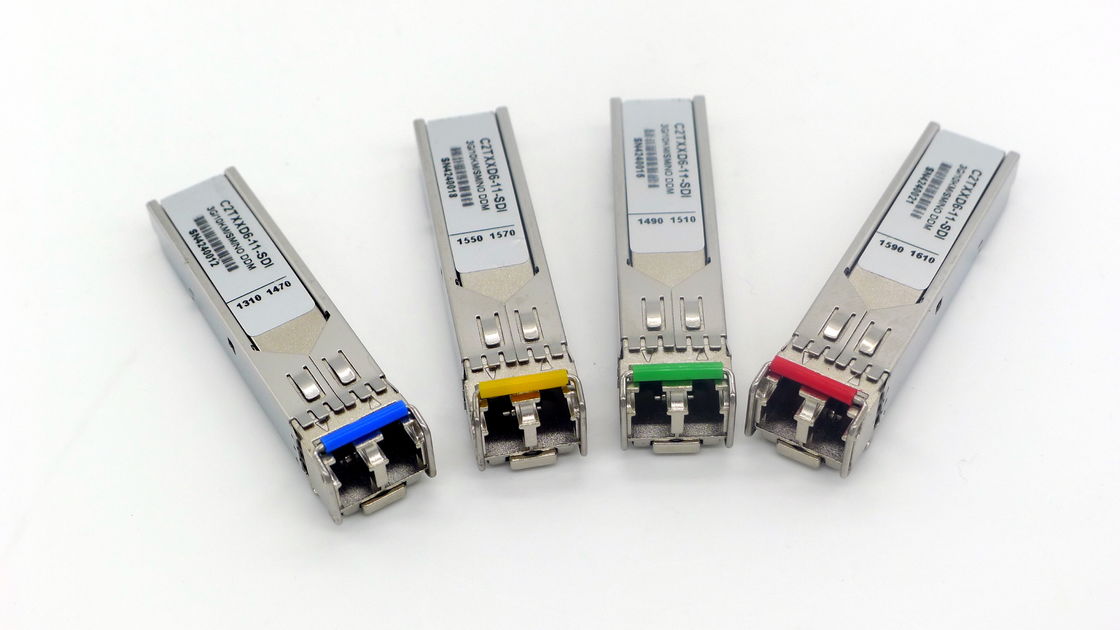

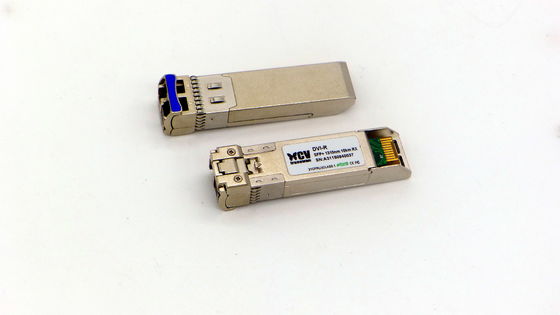

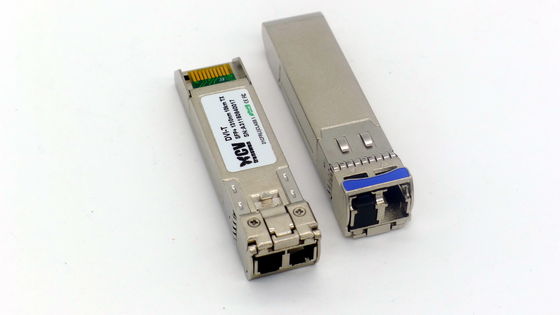

ricetrasmettitore Pluggable a onde corte di SFP dello SR 10Gb/s
●Pluggable caldo
●interfaccia ottica di serie 10Gb/s
●Fino a 300m su 50/125um MMF (2000MHZ.KM)
●Soddisfacente rispetto a SFP+ MSA
●Pacchetto di SFP MSA con il connettore duplex di LC
●Interfaccia del monitor diagnostico di Digital
●EMI bassa stessa e protezione eccellente di ESD
●Alto margine della trasmissione
●singola alimentazione elettrica di +3.3V
●Sotto consumo di energia 1W
●Interfaccia meccanica di SFP
●Ampia gamma dato ordina
Descrizione
●I ricetrasmettitori ottici CSP08V9-11-55 sono progettati per le interfacce ottiche di serie 10Gb/s per le comunicazioni di dati con la fibra del multimodemode (MMF). Il ricetrasmettitore può sostenere 9.953G b/s a 11.1Gb/s
●Le progettazioni del ricetrasmettitore sono ottimizzate per il rendimento elevato e redditizio per fornire i clienti le migliori soluzioni per le applicazioni di stoccaggio e di datacom.
Norma
●SFP+ MSA compiacente
●SFF-8472 reversione 9,5 compiacente
●IEEE802.3-2005 compiacente
●Telcordia GR-468-CORE compiacente
●Parte 15, classe B del FCC 47 CFR compiacente
●FDA 21 CFR 1040,10 e 1040,11, class1 compiacente
●RoHS compiacente
Applicazioni
●● di Manica della fibra del ● 10G di 10G Base-SR/SW altri collegamenti ottici
| Parametro | Simbolo | Minuto. | Tipo. | Massimo. | Unità | Nota | |
| Tasso di dati | Ethernet | 10,3125 | Gb/s | ||||
| Manica della fibra | 10,518 | ||||||
| Tensione di rifornimento | Vcc | 3,13 | 3,3 | 3,47 | V | ||
| Rifornimento corrente | Icc | 300 | mA | ||||
| Temperatura di caso di funzionamento | TC | 0 | 70 | ℃ | |||
| Parametro | Simbolo | Minuto. | Tipo. | Massimo. | Unità | Nota | |
| Differenza. oscillazione di tensione in ingresso | 500 | mVpp | Nota 1 | ||||
| Tx disattiva l'input | H | VIH | 2,0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Uscita dell'errore di Tx | H | VOH | 2,0 | Vcc+0.3 | V | Nota 2 | |
| L | Volume | 0 | 0,8 | ||||
| Differenza introdotta. Impedenza | Zin | 100 | Ω | ||||
Parametro |
Simbolo |
Minuto. |
Tipo. |
Massimo. |
Unità |
Nota |
|
Differenza. oscillazione di tensione in uscita |
|
|
500 |
|
mVpp |
Nota 3 |
|
Rx LOS ha prodotto |
H |
VOH |
2,0 |
|
Vcc+0.3 |
V |
Nota 2 |
L |
Volume |
0 |
0,8 |
||||
| Parametro |
Simbolo |
Minuto. |
Tipo. |
Massimo. |
Unità |
Nota |
| Lunghezza d'onda di funzionamento |
|
760 |
|
860 |
nanometro |
|
| Sensibilità | Psen | -9,9 | dBm | Nota 3 | ||
| Minuto di sovraccarico |
Pimax |
-1 |
|
|
dBm |
|
| Il LOS asserisce | LosA |
-24 |
|
|
dBm |
|
| Il LOS De-asserisce |
LosD |
|
|
-12 |
dBm |
|
| Isteresi di LOS |
LosH |
0,5 |
|
4 | dB |
| Parametro | Simbolo | Minuto. | Tipo. | Massimo. | Unità | Nota |
| Lunghezza d'onda di funzionamento | 840 | 850 | 860 | nanometro | ||
| Viale. potenza di uscita (permesso a) | Po | -6 | -1 | dBm | Nota 1 | |
| Rapporto di estinzione | ER | 3,0 | 5,0 | dB | Nota 1 | |
| Larghezza spettrale di RMS | Δλ | 0,45 | nanometro | |||
| Tempo di aumento/caduta (20%~80%) | Tr/Tf | 50 | ps | Nota 2 | ||
| Ampiezza ottica di modulazione | OMA | -2,8 | dBm | |||
| Pena della dispersione | 3,9 | dB | ||||
| Occhio ottico dell'uscita | IEEE 802.3-2005 compiacente | |||||
Interfaccia seriale per l'identificazione e DDM
I moduli di SFP implementare il protocollo di comunicazione di serie a due fili come definito in SFP MSA.
Le informazioni di serie di identificazione dei moduli di SFP e dei parametri del monitor diagnostico di Digital possono essere raggiunte attraverso l'interfaccia di I2C all'indirizzo A0h e A2h. La memoria è tracciata in tabella 1. che le informazioni dettagliate di identificazione (A0h) sono elencate in tabella 2. E la specificazione di DDM (A2h) è descritta in tabella 3. Per maggiori informazioni della memoria mol e delle definizioni di byte, riferisca prego allo SFF-8472 (rev. 9,3, agosto 2002), «interfaccia di controllo diagnostico di Digital per i ricetrasmettitori ottici». I parametri di DDM internamente sono stati calibrati.
| Memoria diagnostica mol (descrizioni specifiche di Digital del campo d'informazione) | |||||
| un indirizzo 1010000X (A0h) di 2 cavi | un indirizzo 1010001X (A2h) di 2 cavi | ||||
| Indirizzo | Informazioni | Indirizzo | Informazioni | ||
| 0~95 | Identificazione di serie definita da SFP MSA (96 byte) | 0~55 | Allarme e soglie di allerta (56 byte) | ||
| 56~95 | Costanti di calibratura (40 byte) | ||||
| 96~127 | Venditore specifico (32 byte) | 96~119 | Interfaccia diagnostica in tempo reale (24 byte) | ||
| 120~127 | Vendere specifiche (8 byte) | ||||
| 128~255 | Riservati, SFF8079 (128 byte) | 128~247 | Utente EEPROM scrivibile (120 byte) | ||
| 248~255 | Vendere specifiche (8 byte) | ||||
| Contenuti di serie di memoria di identificazione di EEPROM (A0h) | ||||
| Dati Indirizzo |
Dimensione (Byte) |
Nomini di Campo |
Valore (sfortuna) | Descrizione del campo |
| CAMPI BASSI DI IDENTIFICAZIONE | ||||
| 0 | 1 | Identificatore | 03 | SFP |
| 1 | 1 | Ext. Identifier | 04 | MOD4 |
| 2 | 1 | Connettore | 07 | LC |
| 3-10 | 8 | Ricetrasmettitore | 00 00 00 00 00 00 00 00 | |
| 11 | 1 | La codifica | 01 | NRZ |
| 12 | 1 | BR, termine nominale | 67 | |
| 13 | 1 | Riservato | 00 | |
| 14 | 1 | Lunghezza (9µm, chilometri) | 00 | |
| 15 | 1 | Lunghezza (9µm) | 00 | |
| 16 | 1 | Lunghezza (50µm) | 52 | 82m 50125um 500MHZ.KM MMF |
| 17 | 1 | Lunghezza (62.5µm) | 21 | 33m 62.5/125um 200MHZ.KM MMF |
| 18 | 1 | Lunghezza (rame) | 00 | |
| 19 | 1 | Riservato | 00 | |
| 20-35 | 16 | Nome del venditore | ||
| 36 | 1 | Riservato | 00 | |
| 37-39 | 3 | Venditore OUI | 000000 | |
| 40-55 | 16 | Venditore PN | ||
| 56-59 | 4 | Giro del venditore | 31 30 20 20 | 10 |
| 60-61 | 2 | Lunghezza d'onda | 03 52 | 850nm |
| 62 | 1 | Riservato | 00 | |
| 63 | 1 | CC_BASE | XX | Controlli il codice per vedere se c'è campi bassi di identificazione |
| CAMPI ESTESI DI IDENTIFICAZIONE | ||||
| 64-65 | 2 | Opzioni | 001A | Los, Tx_falt, Tx_diable |
| 66 | 1 | BR, massimo | 00 | Margine superiore di velocità di trasmissione, unità di % |
| 67 | 1 | BR, min | 00 | Margine più basso di velocità di trasmissione, unità di % |
| 68-83 | 16 | SN del venditore | xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx |
Numero di serie (ASCII) |
| 84-91 | 8 | Codice della data | xx xx xx xx xx xx xx xx | Codice fabbricante della data del venditore (ASCII) |
| 92 | 1 | Tipo di controllo diagnostico | 68 | Sistemi diagnostici di Digital e calibratura interna |
| 93 | 1 | Opzioni migliorate | 80 | Allarme/bandiere d'avvertimento implementate |
| 94 | 1 | Conformità SFF-8472 | 04 | |
| 95 | 1 | CC_EXT | xx | Controlli il codice per vedere se c'è i campi estesi di identificazione |
| CAMPI SPECIFICI DI IDENTIFICAZIONE DEL VENDITORE | ||||
| 96-127 | 32 | Venditore specifico | Venditore EEPROM specifico | |
| 128-255 | 128 | Riservato | Riservato a SFF-8079. | |
Nota: Il byte «xx» dovrebbe essere riempito secondo il caso pratico. Per più informazioni, riferisca prego al documento relativo SFF-8472 di rev. 9,4.
| Specificazione di DDM | |||
| Parametro | Gamma | Accuratezza | Calibratura |
| Temperatura | -10 ~ +80°C | ±3°C | Interno |
| Tensione | 3,0 ~ 3.6V | ±3% | Interno |
| Corrente di polarizzazione | 0 ~ 15mA | ±10% | Interno |
| Potere di TX | -7 ~ 0dBm | ±2dB | Interno |
| Potere di RX | -15 ~ 0dBm | ±2dB | Interno |
| PIN # | Nome | Funzione | Note |
| 1 | VeeT | Terra del trasmettitore del modulo | Note1 |
| 2 | Errore di Tx | Errore del trasmettitore del modulo | Nota 2 |
| 3 | Tx disattiva | Il trasmettitore disattiva; Spegne l'uscita del laser del trasmettitore | Nota 3 |
| 4 | SDL | un ingresso/uscita di 2 del cavo dati dell'interfaccia seriale (SDA) | |
| 5 | SCL | input di orologio dell'interfaccia seriale di 2 cavi (SCL) | |
| 6 | MOD-ABS | Il modulo assente, si collega per voltare o VeeT nel modulo | Nota 2 |
| 7 | RS0 | Tasso select0, facoltativamente ricevitore di controllo SFP+. Una volta alto, introduca il tasso di dati >4.5Gb/s; una volta basso, tasso di dati dell'input <> | |
| 8 | LOS | Perdita del ricevitore di indicazione del segnale | Note4 |
| 9 | RS1 | Tasso select0, facoltativamente trasmettitore di controllo SFP+. Una volta alto, introduca il tasso di dati >4.5Gb/s; una volta basso, tasso di dati dell'input <> | |
| 10 | Volti | Terra del ricevitore del modulo | Nota 1 |
| 11 | Volti | Terra del ricevitore del modulo | Nota 1 |
| 12 | RD | Il ricevitore ha invertito i dati fuori messi | |
| 13 | RD+ | Il ricevitore non ha invertito i dati fuori messi | |
| 14 | Volti | Terra del ricevitore del modulo | Nota 1 |
| 15 | VccR | Rifornimento del ricevitore 3.3V del modulo | |
| 16 | VccT | Rifornimento del trasmettitore 3.3V del modulo | |
| 17 | VeeT | Terra del trasmettitore del modulo | Nota 1 |
| 18 | TD+ | Il trasmettitore ha invertito i dati fuori messi | |
| 19 | Il TD | Il trasmettitore non ha invertito i dati fuori messi | |
| 20 | VeeT | Terra del trasmettitore del modulo | Note1 |
