Dettagli:
|
| Tipo: | Dati video | uso: | Dati video |
|---|---|---|---|
| Garanzia: | 3 anni | N. di fibra: | 1. |
| Evidenziare: | Mini produzione Live Streaming And Camera Accessories della TV,Produzione Live Streaming And Camera Accessories della TV mini,mini trasmettitore ottico |
||

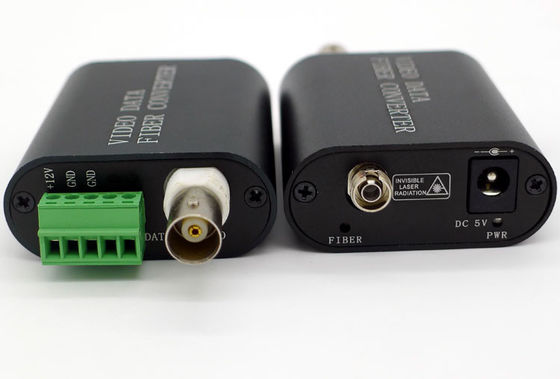

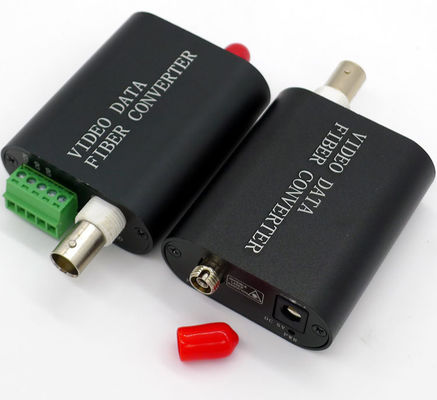

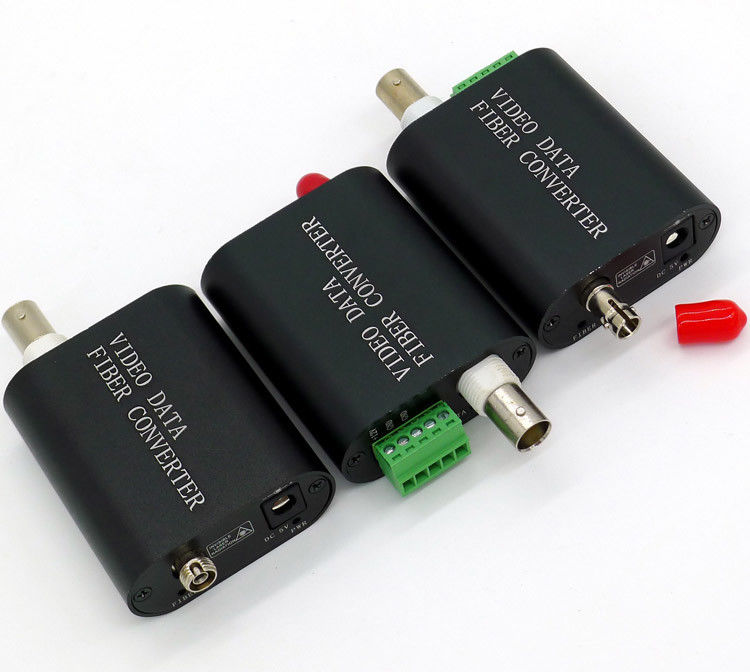

Il micro video al convertitore della fibra, sostiene 1 video di ch + 1 dato di ch (dati RS485, RS232 facoltativo di inverso di difetto), (incastonati facilmente nella copertura della macchina fotografica), ricetrasmettitore ottico miniatura può fornire 1 video + 1 dato su una trasmissione di fibra ottica allo stesso tempo. Ha piccolo volume, le alte caratteristiche dell'affidabilità, dimensione è soltanto: 64 millimetri (a parte BNC) (BNC82mm compreso) x52mmx22mm, larghezza sono vicini alla larghezza del biglietto da visita normale, la lunghezza, più presto carta ordinaria, convenienti installare nell'integrazione di vari generi di specifiche di anti carro armato o macchina della palla (fibra ottica), il bullone coprire la macchina fotografica interna o protetta contro le esplosioni, prodotti può lavorare 40 il ℃ in- costante ~ + ℃ 75 nell'ambiente duro di clima.
Applicazioni tipiche
Incastonato nelle macchine fotografiche protette contro le esplosioni
Incastonato nella scatola protetta contro le esplosioni
Incastonato nel carro armato
Incastonato nelle macchine fotografiche della palla, la copertura del bullone, macchine fotografiche della palla della fibra
Se avete bisogno di al micro video ricetrasmettitore ottico restretto, il volume può essere indicato nella la seguente figura sguscerà rimosso, testa di BNC sotto i blocchetti terminali bianchi, invece dell'alimentazione elettrica di 12 v e dati di controllo dell'inverso RS485 facendo uso di 5 terminali del perno, è più conveniente nella macchina fotografica dentro.
Il Beyondopto oltre i video trasmettitori di serie ed i ricevitori sostengono i canali 1 di video digitalmente codificato di qualità di radiodiffusione di 8 bit + 1 ritorno dei canali di audio oltre un di fibra ottica misto o monomodale. I dispositivi sono direttamente compatibili con i sistemi della macchina fotografica di NTSC, dell'AMICO e di SECAM.
La progettazione pronta per l'uso si accerta dell'installazione e dell'operazione senza adeguamento e gli adeguamenti ottici non sono richiesti mai. Gli indicatori del LED sono forniti immediatamente per controllare lo stato di funzionamento del sistema. Un'installazione tipica utilizza un'unità del trasmettitore all'estremità della macchina fotografica del collegamento, collegata tramite singolo cavo a fibre ottiche, ad un'unità del ricevitore alla conclusione di controllo del collegamento. I dispositivi sono disponibili per il supporto solo o l'installazione del scaffale-supporto con il telaio di BATR 14-Slot.
Caratteristiche
• trasmissione video non compressa di 8 bit
• Video di NTSC, dell'AMICO o di SECAM compatibile
• il 24 bit Digital ha codificato audio
• Supporto collegamento del collegamento a margherita o punto a punto
• La fibra mista trasmette fino a 2 chilometri senza attenuazione ottica
• La fibra monomodale trasmette fino a 120km senza attenuazione ottica
• Tecnologia di WDM per più alta affidabilità
• Nessuna EMI, RFI, conversazione trasversale o video distorsione e nessun cicli al suolo
• Indicatori del LED per il monitoraggio di sistema istantaneo
• Supporto di scaffale o autonomo in telaio FVC14
• Prodotti secondo le specifiche del cliente, fornenti all'OEM
Applicazione tipica
Convertitore ottico della fibra il video è un dispositivo tutto digitale della transmissione a fibra ottica, con non compressione di livello internazionale, tutta la video tecnologia digitale di correzione e la tecnologia della transmissione a fibra ottica di gigabit. Sostiene l'interurbana, la non distorsione e una trasmissione in tempo reale di 1~64 canali di segnale video (e di altri generi di segnali se necessario) in fibra ottica del un-centro. Sono adatti allo scopo del monitor e sorveglianza in superstrade, le abitudini, il trasporto, polizia elettronica, automazione industriale, distribuzione d'energia, banche ed i progetti di conservazione dell'acqua, ecc…
Specifiche
Opitcal:
|
Lunghezza d'onda |
1310nm&1470nm~1610nm |
|
Potenza di uscita |
-14~ -8dBm/-5~0dBm |
|
Fibra ottica |
50/125u misto, 62.5/125u misto, singolo modo 9/125u |
|
Sensibilità di Rx |
-30dBm |
|
Connettore ottico |
FC, st (facoltativa) |
|
Distanza |
0~2KM)/0~120KM (MP) (DI MILLIMETRO |
|
Video |
|
|
Numero dei canali |
1 |
|
Impedenza dell'ingresso/uscita |
BNC 75Ω (squilibrio) |
|
Larghezza di banda video |
5HZ-7.5MHZ |
|
Video tensione standard dell'ingresso/uscita |
1.0Vp-p |
|
Video gamma di tensione |
0.6~2.0Vp-p |
|
Guadagno differenziale |
<> |
|
Fase differenziale |
<>° |
|
Dati |
|
|
Protocollo di dati |
RS485 |
|
Tasso di dati |
0~500 kilobits |
|
Tasso di errore |
< 10="">-9 |
|
Connettore |
Cavo terminale standard |
|
Elettrico & meccanico |
|
|
Requisiti di alimentazione in ingresso entrata: |
CC 12V o 5V |
|
Adattatore di potere: |
CA 100V~240V |
|
Consumo di energia: |
< 3W=""> |
|
Dimensioni autonome: |
64mmx52mmx22mm |
|
Peso di spedizione: |
(includa il trasmettitore & il ricevitore) 0.7kg |
|
Ambientale |
|
|
Temperatura di funzionamento: |
-20°C ~ +75°C |
|
Temperatura di stoccaggio: |
-40°C ~ +85°C |
|
Umidità relativa: |
0% ~ 95% (senza condensazione) |
|
MTBF: |
>100.000 ore |
Diagramma di collegamento del sistema
.
