Dettagli:
|
| Evidenziare: | 2CH 3G HD SDI,Trasmissione 3G SDI di Ethernet,3G di radiodiffusione HD SDI |
||
|---|---|---|---|

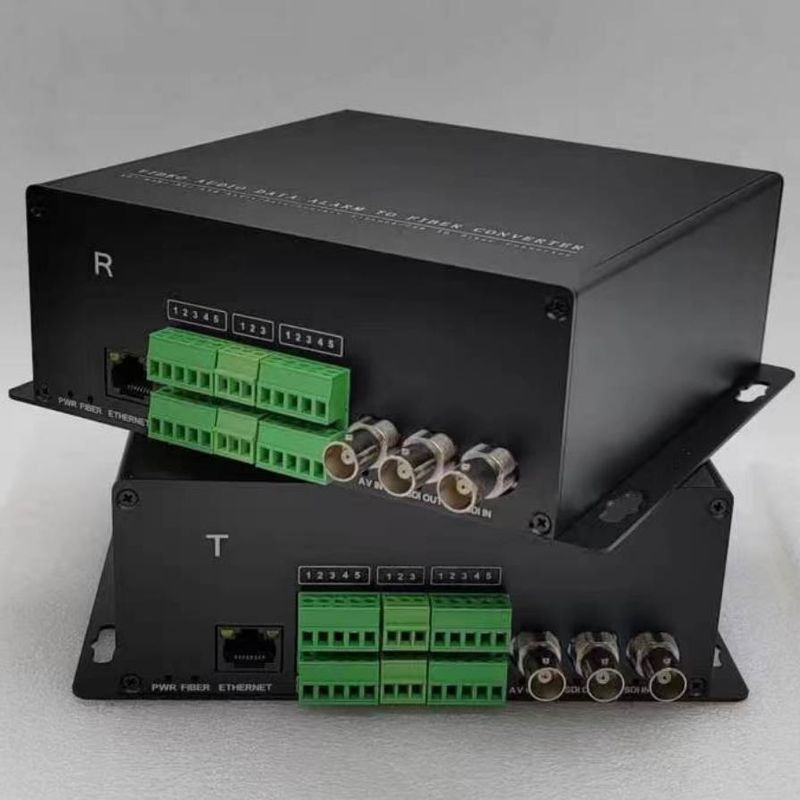

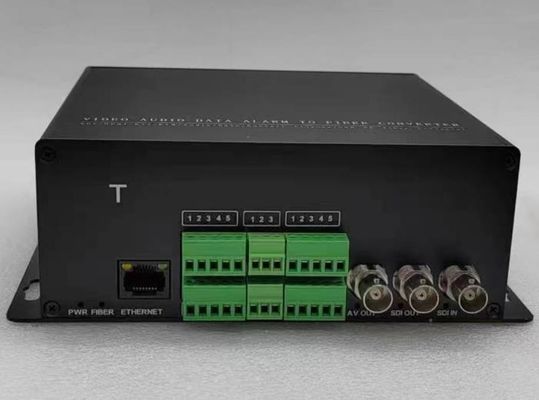

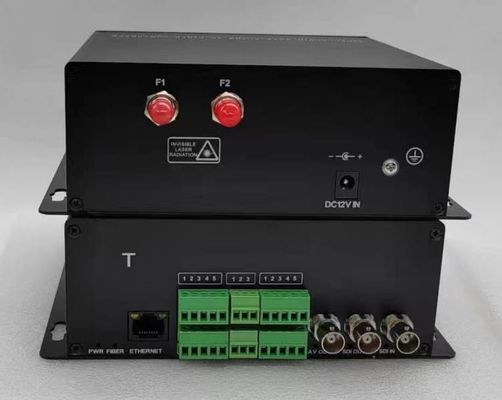

2CH 3G HD SDI con Ethernet sopra la trasmissione di Ethernet della fibra
2CH 3G SDI con Ethernet sopra fibra
CARATTERISTICHE
· 1 trasmissione a rovescio di andata del canale 3G SDI 1channel 3G SDI and10/100M Ethernet del segnale video digitale sopra fibra ottica
· Tratta il modello patologico
· Equalizzazione automatica del cavo per assicurare integrità di segnale
· 270Mbit/s reclocking automatico - 1.48Gbit/s – 2.97Gbit/s
· Tipo del segnale di sostegno: 270Mbit/s a 3Gbit/s secondo le norme di SMPTE 424M, di SMPTE 292M e di SMPTE 259M
· Capacità lunga della trasmissione almeno di 20 chilometri (6,2 miglia)
· Input di potere del blocchetto terminali per l'applicazione industriale
· Tecnologia di WDM
DESCRIZIONE
Convertitore della fibra di serie di SDI il video è una soluzione ideale ed economica per le applicazioni di sorveglianza o di radiodiffusione. Riceve un input elettrico di HD-SDI e perfettamente converte il segnale elettrico di SDI in segnale ottico di SDI del singolo modo. Sostiene le immagini della trasmissione di SDTV (143-540Mbps), di HDTV (1.485Gbps) e di HDTV (3Gbps, 1080p60).
Sia trasmettitore che ricevitore fornire pareggiamento e reclocking all'unità d'entrata per ricostruire il segnale per qualità coerente. Gli adeguamenti elettronici ed ottici non sono richiesti mai. Gli indicatori del LED sono forniti per stato del sistema di controllo immediatamente. I dispositivi sono disponibili per l'installazione del scaffale-supporto o autonoma, adatto a luoghi di lavoro differenti.
Opitcal:
| Lunghezza d'onda | 1310nm&1470nm~1610nm |
| Potenza di uscita | -8~-3dBm/-3~+2dBm |
| Fibra ottica | 50/125u misto, 62.5/125u misto, singolo modo 9/125u |
| Sensibilità di Rx | -18dBm |
| Connettore ottico | FC/ST/SC |
| Distanza | 0~500M)/0~10KM (MP) (di MILLIMETRO |
Ethernet:
| Modo del lavoro | Pieno duplex/in semiduplex |
| Tasso di dati | 10/100Mbps (AUTO) |
| terminale del collegamento | RJ45 |
Video:
| Lo SDI ha introdotto | ||
| Tipo SDI del segnale | SMPTE 424M, SMPTE 292M, SMPTE 259M | |
| Tassi di dati | 270Mbit/s - 1.48Gbit/s – 2.97Gbit/s | |
| Equalizzazione del cavo |
Cavo automatico EQ (cavo di Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 2.97Gbit/s |
|
| Connettore | BNC 75 ohm | |
| Generalità: | ||
| Alimentazione in ingresso entrata | CC 12V | |
| Consumo di energia (massimo) | <5w> | |
| Temperatura di funzionamento | 0°C a 55°C | |
| Temperatura di stoccaggio | -40°C a 85°C | |
| Umidità di funzionamento | 0 ~ 95% (senza condensazione) | |
| Peso netto | 1.5KG per paia | |
| Dimensione | 175mm×154mm×30mm | |
| Materiale di caso | Alluminio | |
