Dettagli:
|

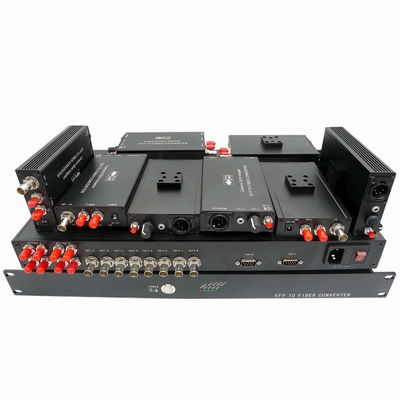

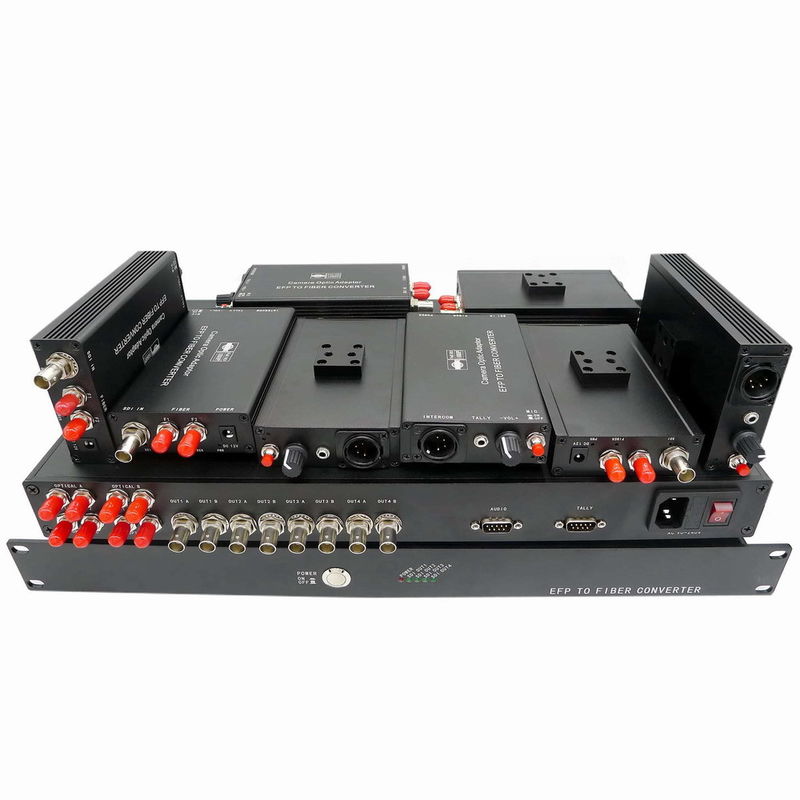

Sistema semplice della fibra della macchina fotografica del EFP

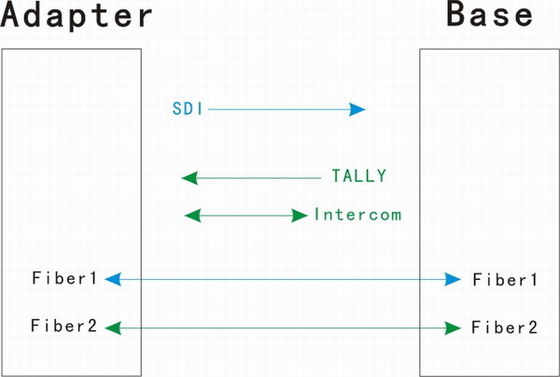

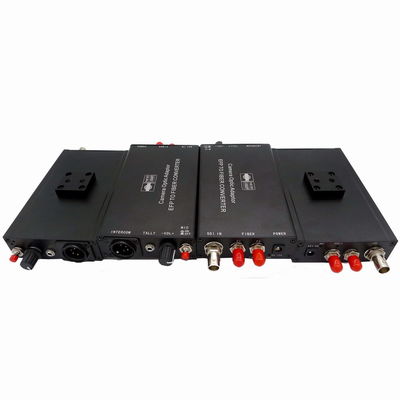

Il EFP semplice a fibra comprende un adattatore ottico della macchina fotografica e una stazione base ottica. Il sistema trasporta 1 segnale dalla macchina fotografica alla stazione base, citofono di ch 3G/HD-SDI (l'estremità può essere 4 cuffie avricolari collegata del perno del professionista o 5 del perno XLR, l'estremità di OB'può essere stazione principale collegata del citofono), il controllo (un colore o due colori della macchina fotografica può essere selezionato). Il sistema mette tutti segnali stati necessari per produzione della multi-macchina fotografica 3G/HD-SDI su un cavo a fibre ottiche, assicurando la connettività robusta e senza difficoltà su tutto lo studio o la produzione a distanza. Il fondo del foro della vite può essere misura con un supporto della scarpa della macchina fotografica.

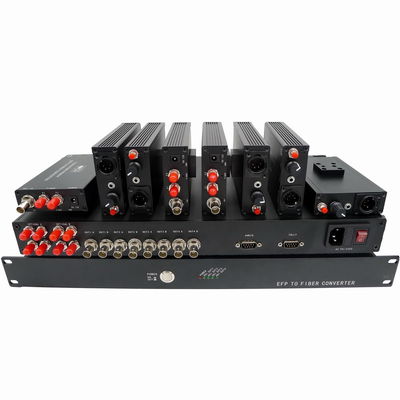

A causa della sua funzione semplice, 4 basi possono combinarsi in una stazione base ottica.
Caratteristiche
· 1 ch SDI di andata
· Tratti tutti i modelli patologici
· Equalizzazione automatica del cavo per assicurare integrità di segnale
· 3G/HD/SD-SDI ha introdotto il riconoscimento automatico, supporto 270Mbit/s - 2.97Gbit/s secondo SMPTE 424M, SMPTE 292M e SMPTE 259M
· 10+Km sulla transmissione a fibra ottica di singolo modo
· Input del Mic con il muto e le preamplificazioni
· Cuffia con volume verso l'alto o verso il basso
· Uscita del controllo LED+/- o chiusura del contatto a secco facoltativa
· Genlock o TC/BB è facoltativi
· I dati telecomandati sono inoltre facoltativi
· Il foro inferiore della vite può essere installato con un supporto della scarpa della macchina fotografica
Specifiche:
Indice generale
| Impiegati del lavoro | -25°C a 55°C |
| Impiegati di stoccaggio | -40°C a 85°C |
| umidità | 0 ~ 95% (senza condensazione) |
| Adattatore ottico della macchina fotografica | |
| Alimentazione in ingresso entrata | CC 11~19V |
| Consumo di energia | <10w> |
| Peso netto | <0> |
| Dimensione di aspetto | 140mm*82mm*28mm |
| Stazione base ottica | |
| Alimentazione in ingresso entrata | AC90~240V |
| Consumo di energia | <20w> |
| Peso netto | 3kg |
| Dimensione di aspetto | 19" supporto di scaffale standard 1U |
Ottico:
| Lunghezza d'onda | 1310nm/1550nm/CWDM |
| Potenza di uscita | -6~-1dBm |
| Sensibilità di Rx | <-18dbm> |
| Distanza di trasmissione | MP fiber10km, millimetro di fibra 550m |
| Connettore ottico | ST/FC/SC/LC |
Ingresso/uscita di SDI:
| Formato del segnale | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Tasso di dati | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Equalizzazione del cavo |
Cavo automatico EQ (cavo di Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Interfaccia di SDI | BNC 75 ohm |
Genlock/TC/BB (può essere facoltativo)
| Numero dei canali | 1 |
| Impedenza dell'ingresso/uscita | BNC 75Ω (squilibrio) |
| Tensione dell'ingresso/uscita | 1.0Vp-p |
| Guadagno differenziale | <> |
| Fase differenziale | <> |
| SNR | >60dB |
Citofono:
| Adattatore ottico della macchina fotografica | |

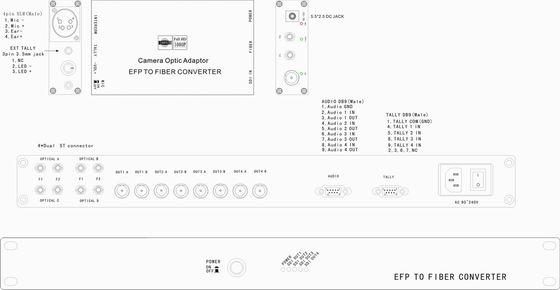

| Interfaccia | 4pin XLR (maschio) /5pin XLR presa della cuffia avricolare)/3.5mm (della femmina |
| Microfono | Input del Mic con il muto e le preamplificazioni |
| Cuffia | con volume verso l'alto o verso il basso |
| Stazione base ottica | |
| Interfaccia | Presa di 3.5mm o) femminile (di DB9: Linea input squilibrato ed uscita del livello audio, |
Controllo:
| Adattatore ottico della macchina fotografica | |
| Interfaccia | presa di 3.5mm o 3pin mini XLR |
| Uscita | Chiusura del contatto a secco o LED+/- bagnato |
|
Su: breve o ingannato Fuori: aperto o LED fuori |
|
| Stazione base ottica | |
| Interfaccia | DB9 (maschio) |
| Input | Chiusura o TTL del contatto a secco |
| Su: bruscamente al minimo di TTL o della terra fuori: livello di TTL o aperto | |
