Dettagli:
|
| Tipo della fibra: | Singolo modo | Nome di prodotto: | Circolatore ottica |
|---|---|---|---|
| Wavelenght: | 1550nm | Typr del connettore: | FC/PC FC/APC, LC/PC, LC/APC |
| Evidenziare: | Circolatore di fibra ottica di singolo modo,circolatore ottica 1550nm,Circolatore della fibra di singolo modo |
||

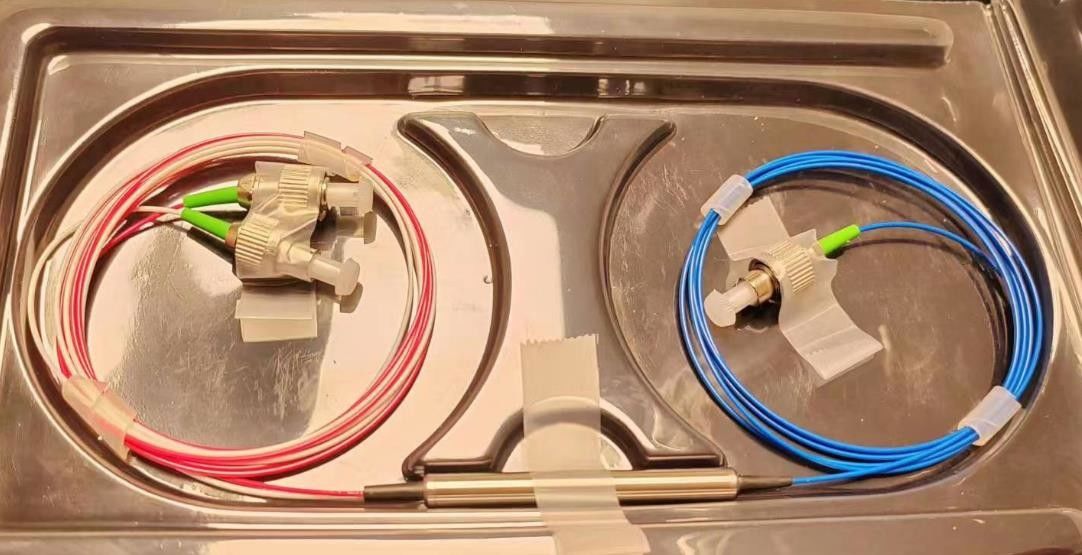

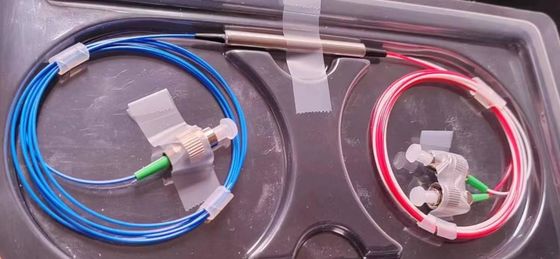

Un singolo modo Wavelenght circolatore di fibra ottica 1550nm di tre porti
Singolo modo 1550nm circolatore ottico
Una circolatore ottica è un dispositivo che dirige la luce in una direzione specifica in una fibra ottica. È un dispositivo del tre-porto che aziona sopra il principio di non reciprocità, significante che viaggi leggeri in una direzione particolare e non ritorna alla sua fonte.

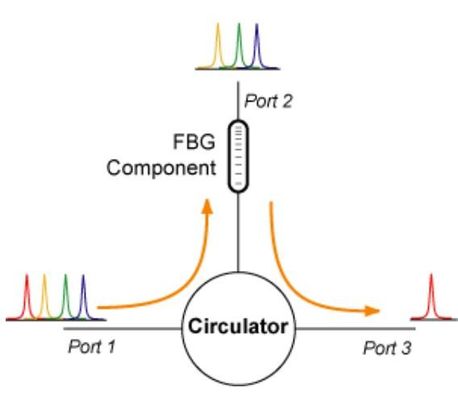

L'esempio sotto descrive l'uso di una circolatore cadere un canale ottico da un sistema di DWDM facendo uso di una grata di Bragg della fibra (FBG). I canali dell'input DWDM sono accoppiati in porto 1 del dispositivo con un dispositivo di FBG collegato a porto 2. La singola lunghezza d'onda ha riflesso dal FBG registra di nuovo la circolatore in porto 2 ed è diretta a porto 3. I segnali restanti attraversano il FBG e l'uscita sulla fibra superiore.

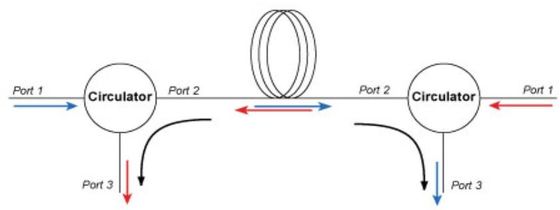

Le circolatori possono anche essere usate per inviare un segnale ottico in due direzioni giù una singola fibra. Una circolatore è situata ad entrambe l'estremità della fibra. Ogni circolatore funziona per aggiungere un segnale in una direzione mentre rimuove il segnale nell'altra. Vedi l'esempio qui sotto.
Specifiche
| Lunghezza d'onda di funzionamento (nanometro) | 1550+/-30 |
| Perdita di inserzione (Port1 a Port2) (dB) | <0> |
| Perdita di inserzione (Port2 a Port3) (dB) | <0> |
| Isolamento (porto 2 - porto 1) (dB) | >40 |
| Isolamento (porto 3 - porto 2) (dB) | >40 |
| Perdita dipendente di polarizzazione | <0> |
| Attenuazione di riflessione | >55 |
