del ciclo il riempitivo senza fili di Hdmi fuori estendere ai metri di 656 piedi e 200

Il ciclo verso l'esterno il riempitivo senza fili di Hdmi estendere ai metri di 656 piedi e 200

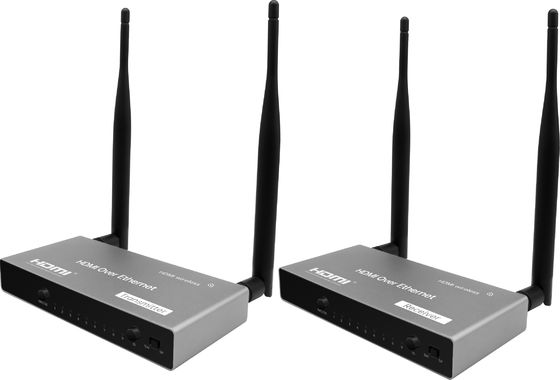

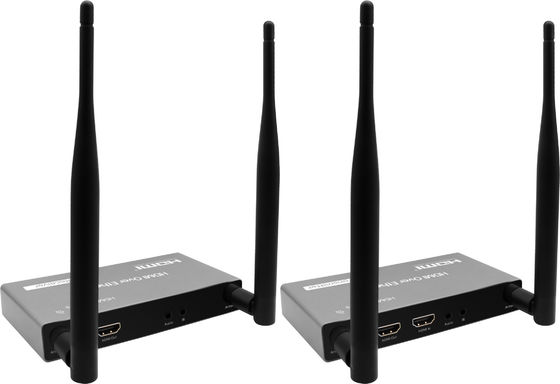

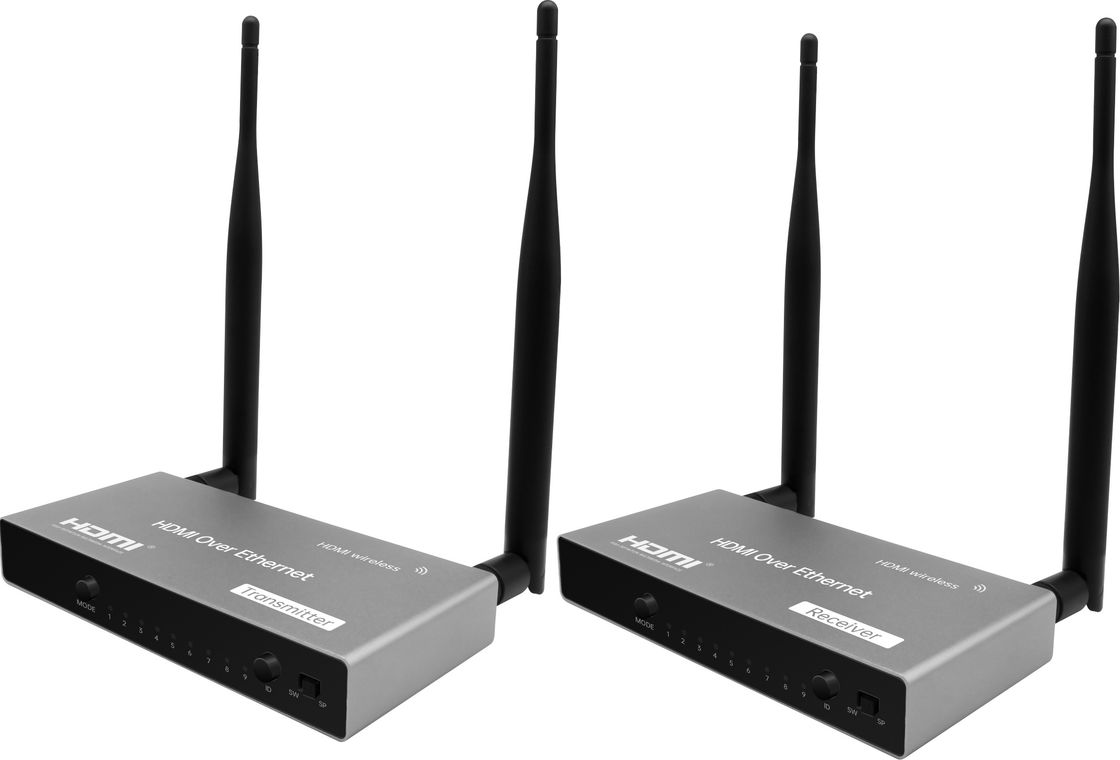

Riempitivo senza fili di Hdmi

Il riempitivo senza fili di HDMI fornisce un modo semplice senza fili di estendere i segnali di HDMI fino 656 piedi (200 metri).

Estende il contenuto di HDMI dai computer, dai decoder, dai giocatori di Bluray e da altre fonti di HDMI fino le esposizioni HDMI-compiacenti a distanza.

Caratteristica

●Questo riempitivo senza fili di HDMI è compreso un'unità del trasmettitore e un'unità del ricevitore

●Ciclo-fuori di sostegno all'estremità del trasmettitore per monitoraggio facile

●Sostenga una vasta gamma di risoluzioni compreso 480i/576i - 1080p@50/60Hz, SVGA-WUXGA.

●Supporti di antenna esterna una lunga autonomia della trasmissione fino a 656 piedi (200 metri)

●Estensione di IR di sostegno per controllo di dispositivo di fonte all'estremità dell'esposizione

●Contributo OSD a controllare stato di dispositivo

●Plug and play, nessun'esigenza dei driver per l'installazione del PC

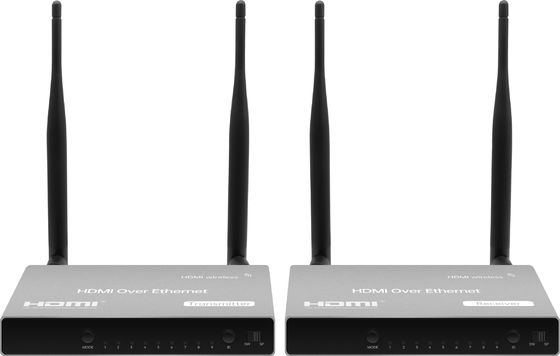

Disposizione dei porti del ricevitore:

1. PORTA USB: Aggiornamento di FW

2. Bottone di MODO: Clicchi per commutare il modo di esposizione (accendendosi affinchè il modo 1) e stampa lunga commutino il pezzo del canale (illuminazione per il modo 2).

3. Luce di PWR: Accensione quando il potere è assicurato.

4. Luce di COLLEGAMENTO: Lampeggiamento quando i dati stanno trasmettendo.

5. Luce di STA: Lampeggiamento quando i dati stanno trasmettendo.

6. Modo 1 leggero (modo di esposizione): Accendendosi fuori per il modo grafico con più breve latenza ed accendendosi sopra per il video modo con meno tasso perso del pacchetto.

7. Luce di modo 2 (pezzo di Manica): Accendendosi sopra per regolare il canale del alto-pezzo ed accendendosi fuori per regolare il canale del basso pezzo.

8. Segnale di Manica

9. Bottone di identificazione: Clicchi per commutare l'identificazione di canale.

10. Modo del commutatore: Visualizzi lo schermo del trasmettitore con la stessa identificazione di canale quando usarlo come N a 1.

11. Modo del separatore: Collegamento diretto al trasmettitore. Nessun'identificazione di canale dovrebbe essere fissata.

12. Antenna

13. CC in porto: Richiede l'alimentazione elettrica 12V/1A.

14. Foro di risistemazione: Quando spina nel potere, lungamente stampa il bottone risistemato affinchè oltre 9 secondi risistemino alle impostazioni predefinite della fabbrica.

15. HDMI VERSO L'ESTERNO porto: Si collega per controllare con il porto di HDMI per esposizione.

16. Audio fuori porto: Audio uscita ad altri altoparlanti. Si noti che il porto di uscita di HDMI invia simultaneamente audio.

17. IR in porto: Sostiene l'input di IR per telecomando.

18. Antenna

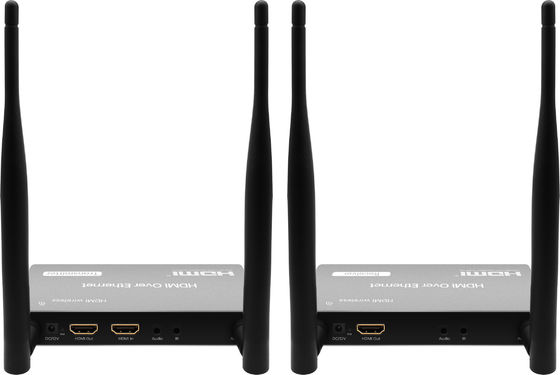

Disposizione del porto di Tx:

1. PORTA USB: Aggiornamento di FW

2. Bottone di MODO: Clicchi per commutare il modo di esposizione (accendendosi affinchè il modo 1) e stampa lunga commutino il pezzo del canale (illuminazione per il modo 2).

3. Luce di PWR: Accensione quando il potere è assicurato.

4. Luce di COLLEGAMENTO: Lampeggiamento quando i dati stanno trasmettendo.

5. Luce di STA: Lampeggiamento quando i dati stanno trasmettendo.

6. Modo 1 leggero (modo di esposizione): Accendendosi fuori per il modo grafico con più breve latenza ed accendendosi sopra per il video modo con meno tasso perso del pacchetto.

7. Luce di modo 2 (pezzo di Manica): Accendendosi sopra per regolare il canale del alto-pezzo ed accendendosi fuori per regolare il canale del basso pezzo.

8. Segnale di Manica

9. Bottone di identificazione: Clicchi per commutare l'identificazione di canale.

10. Modo del commutatore: Visualizzi lo schermo del trasmettitore con la stessa identificazione di canale quando usarlo come N a 1.

11. Modo del separatore: Collegamento diretto al trasmettitore. Nessun'identificazione di canale dovrebbe essere fissata.

12. Antenna

13. CC in porto: Richiede l'alimentazione elettrica 12V/1A.

14. Foro di risistemazione: Quando spina nel potere, lungamente stampa il bottone risistemato affinchè oltre 9 secondi risistemino alle impostazioni predefinite della fabbrica.

15. HDMI VERSO L'ESTERNO porto: Si collega per controllare con il porto di HDMI per esposizione.

16. Input di HDMI: Si collega al vostro dispositivo (contenitore del computer o di computer portatile).

17. IR in porto: Sostiene l'input di IR per telecomando.

18. Antenna

Installazione:

Esposizione di modo del separatore (1 a 1):

1. Posizioni l'interruttore basculante sul modo del separatore sia sul ricevitore che sul trasmettitore.

2. Colleghi il potere a 12V/1A e ad un monitor di visualizzare l'uscita sul ricevitore.

3. Colleghi il ricevitore ed il trasmettitore con lo stesso un cavo di HDMI per accoppiare. Il canale segnala istantaneo quando accoppia e fermata all'identificazione di canale dopo l'accoppiamento completo.

4. Dopo l'accoppiamento, colleghi l'alimentazione elettrica di CC 12V ad entrambe le unità, collegare un monitor al ricevitore e un video dispositivo di fonte di HDMI all'input del trasmettitore.

* guida di analisi guasti:

Se non c'è segnale sul monitor collegato al ricevitore, assicuri prego il ricevitore ed il trasmettitore (1) è sia ha commutato la l al modo del separatore che (2) è stato esposizione insieme accoppiata del modo del commutatore (1 a N, N a 1): 1. la posizione l'interruttore basculante al modo del separatore sia sul ricevitore che sul trasmettitore 2. collega il potere a 12V/1A e ad un monitor di visualizzare l'uscita sul ricevitore. 3. Dopo l'accoppiamento, colleghi il potere a 12V/1A, un monitor per il "loopback" e un dispositivo di introdurre sul trasmettitore. 4. ricevitore e trasmettitore stabiliti alla stessa nota del canale ID.*: Ogni trasmettitore nell'ambito della stessa rete dovrebbe essere messo ad un'identificazione di canale differente
