Dettagli:
|
Tipo del ricetrasmettitore: | Rame di SFP | Alimentazione elettrica: | CC di +3.3V |
---|---|---|---|
Tasso di dati: | 1.25Gb/s | Temperatura di caso di funzionamento: | 0°C a +70°C o a -40°C a +85°C |
Abitazione del tipo: | Metallo | Connettore di dati: | RJ-45 |
Caratteristiche
Fino alle programmazioni dei dati bidirezionali 1.25Gb/s
orma Caldo-pluggable di SFP
RX Los/senza funzione di Los
Recinzione completamente metallica per EMI bassa
Dissipazione di potere basso (0,5 W tipici)
Assemblea compatta del connettore RJ-45
Access allo strato fisico IC tramite bus seriale a due fili
Esercizio 1000BASE-X nei sistemi host con l'interfaccia di SERDES
10/100/1000Mbps compiacente nei sistemi host con l'interfaccia di SGMII
esercizio 100Base-FX nei sistemi host con l'interfaccia di SERDES
Gamma di temperature di funzionamento di caso di 0°C a +70°C o a -40°C a +85°C
Applicazioni
Gigabit Ethernet 1,25 sopra il cavo del gatto 5
Descrizione

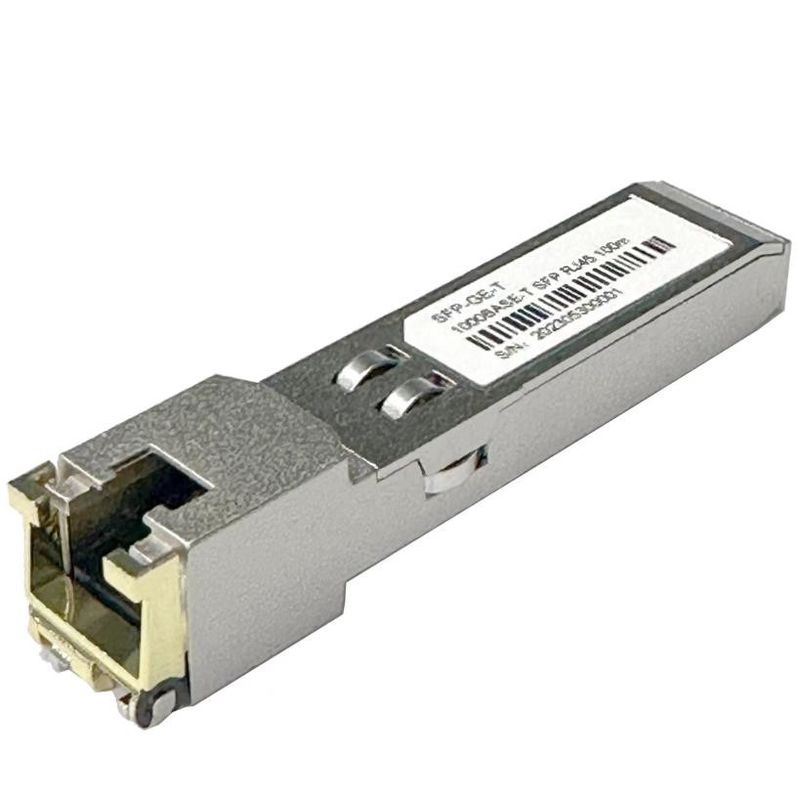

I ricetrasmettitori Pluggable della piccola forma del rame di SFP-GE-T (SFP) sono un modulo ad alto rendimento e redditizio soddisfacente rispetto a Gigabit Ethernet e le norme 1000BASE-T come specificato in IEEE 802. 3-2002 ed in IEEE 802.3ab, che sostiene il tasso di dati 1000Mbps fino a 100 metri raggiungono sopra il cavo a coppia attorcigliata unshielded di categoria 5. Il modulo sostiene le programmazioni dei dati piene duplex 1000 di Mbps con 5 segnali livellati di modulazione di ampiezza di impulso (PAM). Tutte e quattro le paia nel cavo sono usate con un tasso di simbolo di 250Mbps su ogni paio. Il modulo fornisce informazioni di serie standard di identificazione compiacenti SFP MSA, che può essere raggiunto con un indirizzo di A0h via il protocollo di serie di 2wire il CMOS EEPROM.
Pin Descriptions
Pin | Nome del segnale | Descrizione | Tappi seguente. | Note |
1 | VEET | Terra del trasmettitore | 1 | |
2 | ERRORE DI TX | Indicazione dell'errore del trasmettitore | 3 | Note1 |
3 | TX DISATTIVANO | Il trasmettitore disattiva | 3 | Note2 |
4 | MOD_DEF (2) | Segnale di dati di serie di SDA | 3 | Note3 |
5 | MOD_DEF (1) | Segnale di orologio di serie dello SCL | 3 | Note3 |
6 | MOD_DEF (0) | Minimo di TTL | 3 | Note3 |
7 | Rate Select | Non collegato | 3 | |
8 | LOS | Perdita di segnale | 3 | Note4 |
9 | VOLTI | Terra del ricevitore | 1 | |
10 | VOLTI | Terra del ricevitore | 1 | |
11 | VOLTI | Terra del ricevitore | 1 | |
12 | RX- | Inv. Dati ricevuti fuori | 3 | Nota 5 |
13 | RX+ | Dati ricevuti fuori | 3 | Nota 5 |
14 | VOLTI | Terra del ricevitore | 1 | |
15 | VCCR | Alimentazione elettrica del ricevitore | 2 | |
16 | VCCT | Alimentazione elettrica del trasmettitore | 2 | |
17 | VEET | Terra del trasmettitore | 1 | |
18 | TX+ | Trasmetta i dati dentro | 3 | Nota 6 |
19 | TX- | Inv. Trasmetta i dati dentro | 3 | Nota 6 |
20 | VEET | Terra del trasmettitore | 1 |
Note:
Tappi seguente: Sequenza di impegno di Pin durante il tappo caldo.
1) L'errore di TX non è sostenuto e sempre è collegato per frantumare.
2) TX disattivano, un input usato per risistemare il modulo del ricetrasmettitore, questo perno sono tirati su all'interno del modulo con una resistenza di 4,7 KΩ.
V) di minimo (0 – 0,8: Ricetrasmettitore sopra
Fra (0,8 V e 2,0 V): Indefinito
Livello (2,0 – 3,465 V): Ricetrasmettitore nello stato risistemato
Apra: Ricetrasmettitore nello stato risistemato
3) MOD-Def 0,1,2. Questi sono i perni della definizione del modulo. Dovrebbero essere tirati su con una resistenza 4.7K~10K sul bordo ospite. Tiri sulla tensione sarà VccT o VccR
Il MOD-Def 0 è collegato dal modulo per indicare che il modulo è presente
Il MOD-Def 1 è la linea dell'orologio di interfaccia seriale bifilare per l'identificazione di serie
Il MOD-Def 2 è la linea di dati di interfaccia seriale bifilare per l'identificazione di serie
4) RX_LOS (perdita di segnale): LVTTL compatibile con una tensione massima di Host_Vcc. RX_LOS può permesso a o disattivato (riferirsi alle informazioni di ordinazione), RX_LOS non è usato e sempre è legato per frantumare tramite resistenza da 100 ohm.
5) RD-/+: Queste sono le uscite differenziali del ricevitore. Sono CA coppia 100 linee differenziali che dovrebbero essere terminate con 100 (differenziale) all'utente SERDES.
6) TD-/+: Questi sono gli input differenziali del trasmettitore. CA-sono accoppiati, linee differenziali con il termine differenziale 100 dentro il modulo.
