Dettagli:
|
| Porto di dati: | RJ-45 | Pacchetto: | Piccolo fattore forma di SFP |
|---|---|---|---|
| Alimentazione elettrica: | 3.3V | Distanza: | 30meter per 10G (cavo di CAT6A) |
| Temperatura di caso: | 0°C a +70°C o a -40°C a +85°C | Tasso di dati: | • Supporto 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T sulla linea porto |
Caratteristiche
Supporto 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T del ¨ sulla linea porto
Supporto 10Gbase-R del ¨ sul porto ospite
orma Caldo-pluggable di SFP del ¨
Il ¨ comprime l'assemblea del connettore RJ-45
¨ RoHS-compiacente e senza piombo
Singola +3.3V alimentazione elettrica del ¨
¨ 10 Gigabit Ethernet sopra il cavo del gatto 6a
Temperatura ambiente di funzionamento del ¨: 0°C a +70°C o a -40°C a +85°C
Descrizione

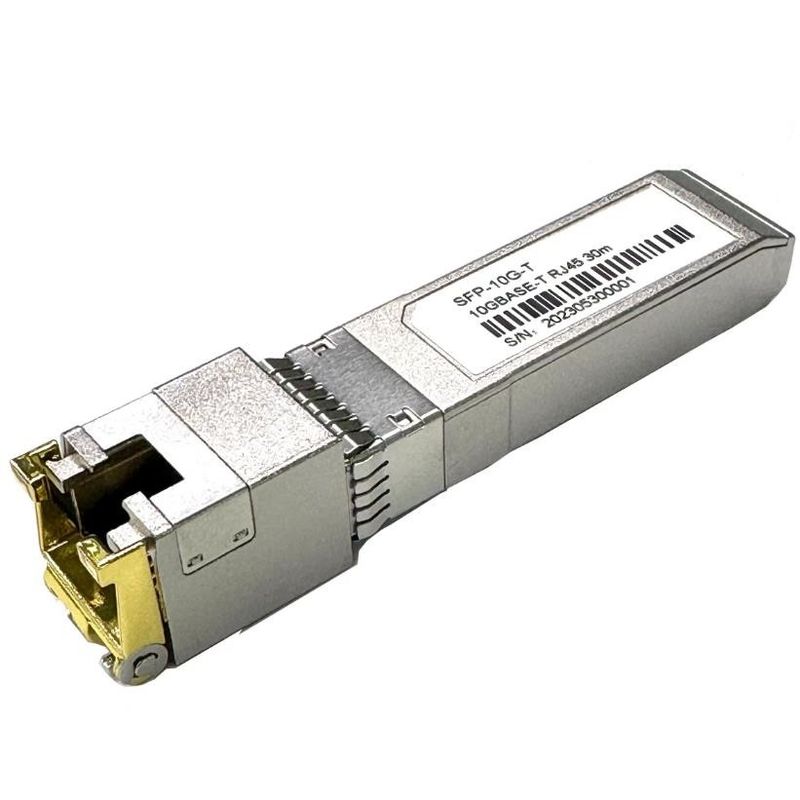

I ricetrasmettitori Pluggable di SFP-10 G-T Copper Small Form (SFP) sono basati sul multi accordo di fonte di SFP (MSA). Sono compatibili con le norme 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T come specificato in IEEE Std 802,3. SFP-10G-T utilizza il perno del RX_LOS di SFP (deve essere tirato su sull'ospite) per l'indicazione di collegamento. Se tirare su o aprire il perno del TX_DISABLE di SFP, PHY IC è risistemata.
Lunghezza di cavo
| Linea porto | Cavo | Portata | Porto ospite |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Pin Descriptions
| Pin | Simbolo | Nome/descrizione | Rif. |
| 1 | VEET | Trasmettitore frantumato (terreno comunale con la terra del ricevitore) | 1 |
| 2 | TFAULT | Errore del trasmettitore. Di sostegno. | |
| 3 | TDIS | Il trasmettitore disattiva. Uscita del laser disabile su massimo o su aperto. | 2 |
| 4 | MOD_DEF (2) | Linea di dati di definizione 2. del modulo per l'identificazione di serie. | 3 |
| 5 | MOD_DEF (1) | Linea dell'orologio di definizione 1. del modulo per l'identificazione di serie. | 3 |
| 6 | MOD_DEF (0) | Definizione 0 del modulo. A terra all'interno del modulo. | 3 |
| 7 | Rate Select | Nessun collegamento ha richiesto | |
| 8 | LOS | Il livello indica non non collegato. il minimo indica collegato. | |
| 9 | VOLTI | Ricevitore frantumato (terreno comunale con la terra del trasmettitore) | 1 |
| 10 | VOLTI | Ricevitore frantumato (terreno comunale con la terra del trasmettitore) | 1 |
| 11 | VOLTI | Ricevitore frantumato (terreno comunale con la terra del trasmettitore) | 1 |
| 12 | RD | Il ricevitore ha invertito i DATI fuori. Il CA coppia | |
| 13 | RD+ | Il ricevitore Non ha invertito i DATI fuori. Il CA coppia | |
| 14 | VOLTI | Ricevitore frantumato (terreno comunale con la terra del trasmettitore) | 1 |
| 15 | VCCR | Alimentazione elettrica del ricevitore | |
| 16 | VCCT | Alimentazione elettrica del trasmettitore | |
| 17 | VEET | Trasmettitore frantumato (terreno comunale con la terra del ricevitore) | 1 |
| 18 | TD+ | Il trasmettitore Non ha invertito i DATI dentro. Il CA coppia. | |
| 19 | Il TD | Il trasmettitore ha invertito i DATI dentro. Il CA coppia. | |
| 20 | VEET | Trasmettitore frantumato (terreno comunale con la terra del ricevitore) | 1 |
Note:
1. La terra del circuito è collegata alla terra del telaio
2. PHY ha disattivato su TDIS > 2.0V o aperto, permesso a su TDIS < 0="">
3. Dovrebbe essere tirato su con 4.7k - gli ohm 10k sull'ospite bordo ad una tensione fra 2,0 V e 3,6 che il V. MOD_DEF (0) tira la linea minimo per indicare il modulo è inserito.
interfaccia di corrente elettrica di volt di +3.3V
Lo SFP-10G-T ha una gamma di tensione in ingresso di 3,3 V +/- 5%. La tensione massima 4V non è permessa il servizio continuo.
| Interfaccia di corrente elettrica di +3,3 volt | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | unità | Note/circostanze |
| Rifornimento corrente | È | 900 | 1200 | mA |
potere massimo 4W più gamma completa di tensione e temperatura. Vedi per avvertire la nota qui sotto |
|
| Tensione in ingresso | Vcc | 3,13 | 3,3 | 3,47 | V | Fornito di rimandi a terra |
| Tensione massima | Vmax | 4 | V | |||
| Punta di corrente | Isurge | TBD | mA |
Spina calda sopra lo stato di stabilità corrente. Vedi per avvertire la nota sotto |
||
Cautela: Il consumo di energia e la punta di corrente sono superiori ai valori specificati in SFP MSA
Segnali a bassa velocità
MOD_DEF (1) (SCL) e MOD_DEF (2) (SDA), è lo scolo aperto CMOS segnala (vedi la parte VII, «protocollo di comunicazione di serie»). Sia MOD_DEF (1) che MOD_DEF (2) deve essere tirato su a host_Vcc.
| Segnali a bassa velocità, caratteristiche elettroniche | |||||
| Parametro | Simbolo | Min | Massimo | unità | Note/circostanze |
| MINIMO dell'uscita di SFP | Volume | 0 | 0,5 |
V
|
4.7k a 10k tirano su a host_Vcc, misurato sul lato ospite del connettore |
| LIVELLO dell'uscita di SFP | VOH | host_Vcc -0,5 | host_Vcc + 0,3 |
V
|
4.7k a 10k tirano su a host_Vcc, misurato sul lato ospite del connettore |
| SFP ha introdotto IN BASSO | VIL | 0 | 0,8 | V |
4.7k a 10k tirano su a Vcc, misurato sul lato di SFP del connettore
|
| LIVELLO dell'input di SFP | VIH | 2 | Vcc + 0,3 | V |
4.7k a 10k tirano su a Vcc, misurato sul lato di SFP del connettore |
Interfaccia elettrica ad alta velocità
Tutti i segnali ad alta velocità CA-sono accoppiati internamente.
| Interfaccia elettrica ad alta velocità, trasmissione Linea-SFP | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | unità | Note/circostanze |
| Linea frequenza | Florida | 125 | Megahertz |
la codifica 5-level, per IEEE 802,3 |
||
| Impedenza dell'uscita di Tx | Zout, TX | 100 | Ohm |
Differenziale, per tutti frequenze in mezzo 1MHz e 125MHz |
||
| Impedenza dell'input di Rx | Zin, RX | 100 | Ohm |
Differenziale, per tutti frequenze in mezzo 1MHz e 125MHz |
||
| Interfaccia elettrica ad alta velocità, Ospite-SFP | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | unità | Note/circostanze |
|
Singola immissione dei dati conclusa oscillazione |
Vinsing | 250 | 1200 |
sistemi MV
|
Singolo concluso | |
|
Singolo emissione dei dati concluso oscillazione |
Voutsing | 350 | 800 | sistemi MV | Singolo concluso | |
| Tempo di aumento/caduta | TR, Tf | 175 | psec | 20%-80% | ||
| Impedenza dell'input di Tx | Zin | 50 | Ohm | Singolo concluso | ||
| Impedenza dell'uscita di Rx | Zout | 50 | Ohm | Singolo concluso | ||
Specifiche generali
| Generalità | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | unità | Note/circostanze |
| Tasso di dati | BR | 1 | 10,3125 | Gb/sec |
IEEE 802,3 compatibile. Vedi nota 1,2 qui sotto |
|
Note:
1. La tolleranza dell'orologio è +/- di 50 PPM
Specifiche ambientali
La rilevazione automatica dell'incrocio è permessa a. Il cavo esterno dell'incrocio non è richiesto
| Specifiche ambientali | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | unità | Note/circostanze |
| Temperatura di caso di funzionamento | Annuncio pubblicitario | TC | 0 | +70 | °C | |
| Industria | -40 | +85 | °C | |||
| Temperatura di stoccaggio | -40 | +85 | °C | |||
Informazioni di ordinazione
| Numero del pezzo | Modo di velocità | Impiegati |
| SFP-10G-TA1-C | 10G/5G/2.5G/1.25G | 0~70℃ |
| SFP-10G-TA1-I | 10G/5G/2.5G/1.25G | -40~85℃ |
