Dettagli:
|
| TX: | Supporto 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T sulla linea porto | RX: | Supporto 10Gbase-R sul porto ospite |
|---|---|---|---|
| Orma: | orma Caldo-pluggable di SFP | Interfaccia: | RJ45 |
| Alimentazione elettrica: | CC di +3.3V | Cavo: | 10 Gigabit Ethernet sopra il cavo del gatto 6a |
Caratteristiche
Supporto 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T del ¨ sulla linea porto
Supporto 10Gbase-R del ¨ sul porto ospite
orma Caldo-pluggable di SFP del ¨

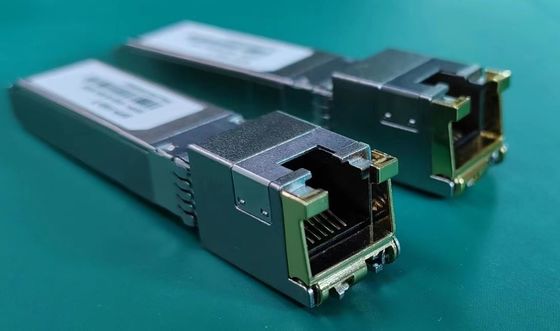

Il ¨ comprime l'assemblea del connettore RJ-45
¨ RoHS-compiacente e senza piombo
Singola +3.3V alimentazione elettrica del ¨
¨ 10 Gigabit Ethernet sopra il cavo del gatto 6a
Temperatura ambiente di funzionamento del ¨: 0°C a +70°C o a -40°C a +85°C

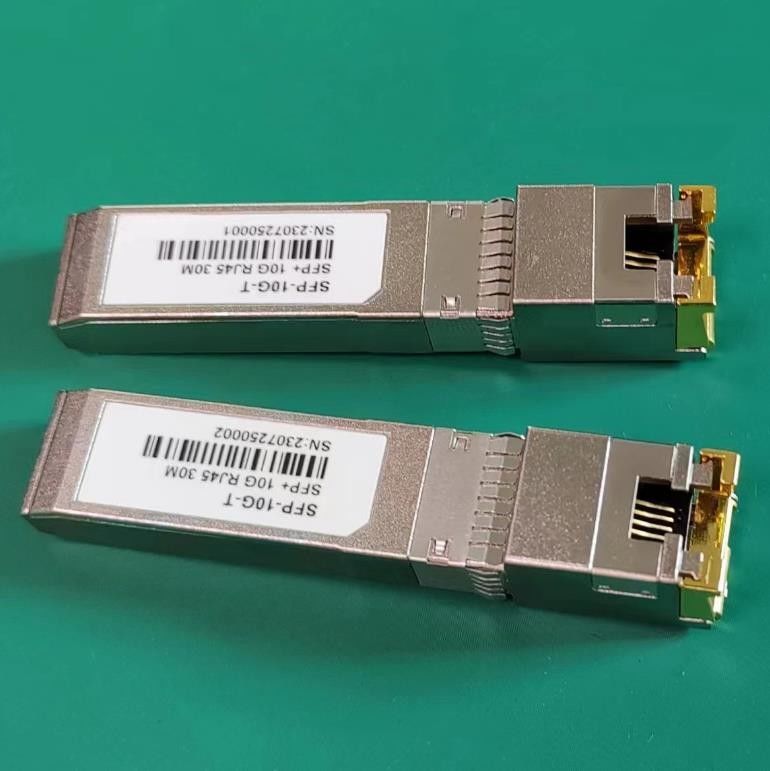

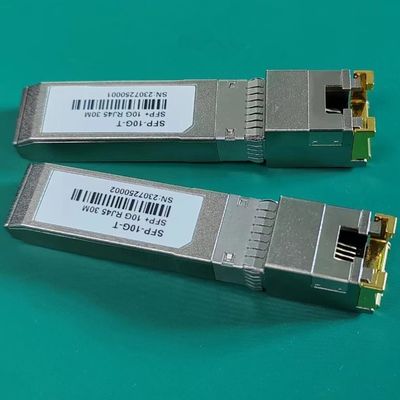

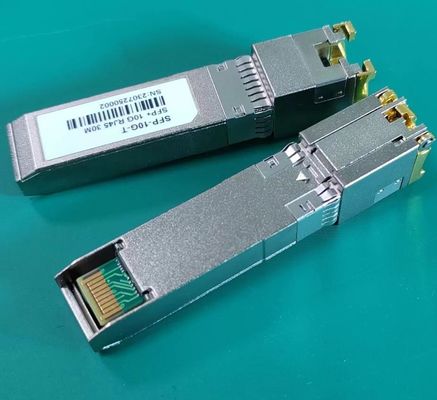

I ricetrasmettitori Pluggable di OP-SFP-10 G-T Copper Small Form (SFP) sono basati sul multi accordo di fonte di SFP (MSA). Sono compatibili con le norme 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T come specificato in IEEE Std 802,3. FR-SFP-10G-T utilizza il perno del RX_LOS di SFP (deve essere tirato su sull'ospite) per l'indicazione di collegamento. Se tirare su o aprire il perno del TX_DISABLE di SFP, PHY IC è risistemata.
Lunghezza di cavo
| Linea porto | Cavo | Portata | Porto ospite |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Pin Descriptions
| Pin | Simbolo | Nome/descrizione | Rif. |
| 1 | VEET | Trasmettitore frantumato (terreno comunale con la terra del ricevitore) | 1 |
| 2 | TFAULT | Errore del trasmettitore. Di sostegno. | |
| 3 | TDIS | Il trasmettitore disattiva. Uscita del laser disabile su massimo o su aperto. | 2 |
| 4 | MOD_DEF (2) | Linea di dati di definizione 2. del modulo per l'identificazione di serie. | 3 |
| 5 | MOD_DEF (1) | Linea dell'orologio di definizione 1. del modulo per l'identificazione di serie. | 3 |
| 6 | MOD_DEF (0) | Definizione 0 del modulo. A terra all'interno del modulo. | 3 |
| 7 | Rate Select | Nessun collegamento ha richiesto | |
| 8 | LOS | Il livello indica non non collegato. il minimo indica collegato. | |
| 9 | VOLTI | Ricevitore frantumato (terreno comunale con la terra del trasmettitore) | 1 |
| 10 | VOLTI | Ricevitore frantumato (terreno comunale con la terra del trasmettitore) | 1 |
| 11 | VOLTI | Ricevitore frantumato (terreno comunale con la terra del trasmettitore) | 1 |
| 12 | RD | Il ricevitore ha invertito i DATI fuori. Il CA coppia | |
| 13 | RD+ | Il ricevitore Non ha invertito i DATI fuori. Il CA coppia | |
| 14 | VOLTI | Ricevitore frantumato (terreno comunale con la terra del trasmettitore) | 1 |
| 15 | VCCR | Alimentazione elettrica del ricevitore | |
| 16 | VCCT | Alimentazione elettrica del trasmettitore | |
| 17 | VEET | Trasmettitore frantumato (terreno comunale con la terra del ricevitore) | 1 |
| 18 | TD+ | Il trasmettitore Non ha invertito i DATI dentro. Il CA coppia. | |
| 19 | Il TD | Il trasmettitore ha invertito i DATI dentro. Il CA coppia. | |
| 20 | VEET | Trasmettitore frantumato (terreno comunale con la terra del ricevitore) | 1 |
Note:
1. La terra del circuito è collegata alla terra del telaio
2. PHY ha disattivato su TDIS > 2.0V o aperto, permesso a su TDIS < 0="">
3. Dovrebbe essere tirato su con 4.7k - gli ohm 10k sull'ospite bordo ad una tensione fra 2,0 V e 3,6 che il V. MOD_DEF (0) tira la linea minimo per indicare il modulo è inserito.
