Dettagli:
|
| Tipo: | EFP SDI a fibra | Uso: | elaborazione di immagini medica |
|---|---|---|---|
| No. di fibra: | 1. | ||
| Evidenziare: | EFP ENG Camera,BY-EFP-12 CCU ENG Camera,CCU ENG Camera BY-EFP-12 |
||
Citofono + controllo + ripresa esterna + PGM + Genlock ottici della macchina fotografica SDI+ del CCU EFP/ENG della trasmissione del segnale dello studio della televisione

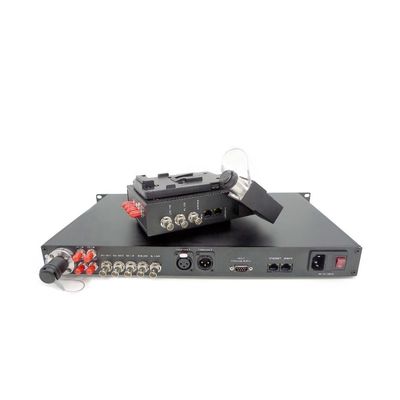

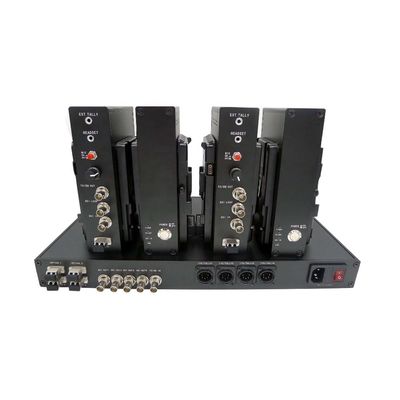

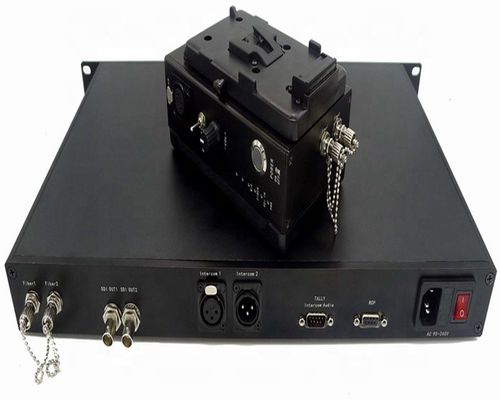

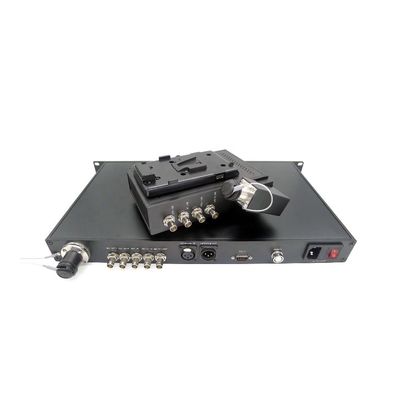

EFP al convertitore della fibra
comprende un adattatore ottico della macchina fotografica e una stazione base ottica. Il sistema trasporta un segnale 3G/HD-SDI dalla macchina fotografica alla stazione base e un video di ritorno (3G/HD-SDI o CVBS), i dati telecomandati, il genlock, il citofono, il controllo, l'audio e 10/100M Ethernet inoltre sono forniti. Il sistema mette tutti segnali stati necessari per produzione della multi-macchina fotografica 3G/HD-SDI su un MP/millimetro tattici o cavo a fibre ottiche ibrido di SMPTE, assicurando la connettività robusta e senza difficoltà su tutto lo studio o la produzione a distanza.
Caratteristiche
Specifiche:
Indice generale
|
Impiegati del lavoro |
-25°C a 55°C |
|
Impiegati di stoccaggio |
-40°C a 85°C |
|
umidità |
0 ~ 95% (senza condensazione) |
|
Adattatore ottico della macchina fotografica |
|
|
Alimentazione in ingresso entrata |
CC 12~19V |
|
Consumo di energia |
10W |
|
Peso netto |
1kg |
|
Dimensione di aspetto |
160mm*100mm*44mm (senza V-supporto/importo) |
|
Stazione base ottica |
|
|
Alimentazione in ingresso entrata |
AC90~240V |
|
Consumo di energia |
10W |
|
Peso netto |
3kg |
|
Dimensione di aspetto |
19" supporto di scaffale standard 1U |
Ottico:
|
Lunghezza d'onda |
1310nm/1550nm/CWDM |
|
Potenza di uscita |
-6~-1dBm |
|
Sensibilità di Rx |
<-18dbm> |
|
Distanza di trasmissione |
Fibra 10+km, millimetro di MP di fibra 300m |
|
Connettore ottico |
Dul LC /FC/ST/SC/MX/ Lemo/Neutrik (facoltativo) |
Ingresso/uscita di SDI:
|
Formato del segnale |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Tasso di dati |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Equalizzazione del cavo |
Cavo automatico EQ (cavo di Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
Interfaccia di SDI |
BNC 75 ohm |
Citofono:
|
Adattatore ottico della macchina fotografica |
|
|
Interfaccia |
4pin XLR (maschio) /5pin XLR presa della cuffia avricolare)/3.5mm (della femmina |
|
Microfono |
Input del Mic con il muto e le preamplificazioni |
|
Cuffia |
con volume verso l'alto o verso il basso |
|
Stazione base ottica |
|
|
Interfaccia |
Input: la femmina di 3pin XLR, ha prodotto: maschio di 3pin XLR o 5pin XLR o presa della cuffia avricolare di 3.5mm |
|
Audio |
Linea livello di squilibrio o dell'equilibrio |
Controllo:
|
Adattatore ottico della macchina fotografica |
|
|
Interfaccia |
testa dell'aria 4pin o 3pin mini XLR |
|
Uscita |
Chiusura del contatto a secco o +12V bagnato |
|
Su: breve o +12V Fuori: aperto o 0V |
|
|
Stazione base ottica |
|
|
Interfaccia |
DB9 (maschio) |
|
Input |
Chiusura del contatto a secco o bagnato |
|
Su: bruscamente al minimo di TTL o della terra fuori: livello di TTL o aperto |
|
Ripresa esterna:
|
Adattatore ottico della macchina fotografica |
|
|
Interfaccia |
testa dell'aria 8pin o interfaccia a distanza di 8pin SONY |
|
Dati |
RS422 /RS232/RS485 |
|
Stazione base ottica |
|
|
Interfaccia |
Interfaccia a distanza di DB9 (maschio) o di 8pin SONY |
|
Dati |
RS422 /RS232/RS485 |
Ethernet:
|
Modo del lavoro |
Pieno duplex/in semiduplex |
|
Tasso di dati |
10/100Mbps (AUTO) |
|
terminale del collegamento |
RJ45 |
