Dettagli:
|
| Tipo: | EFP al convertitore della fibra | Uso: | Riprese |
|---|---|---|---|
| No. di fibra: | 1. | Distanza di trasmissione: | 20/40/60/80/km |
| Evidenziare: | Sistema ITC-100 della macchina fotografica della fibra,Sistema della macchina fotografica della fibra di Datavideo del porto ITC-100 4,Macchina fotografica del cctv della fibra dei camion di ITC-100 OB' |
||

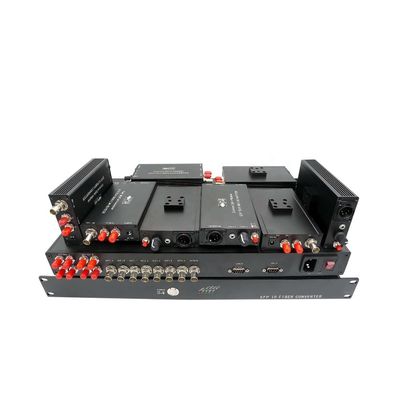

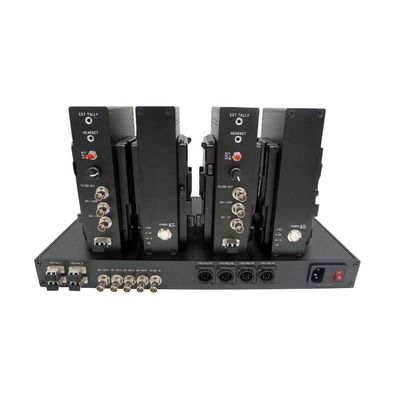

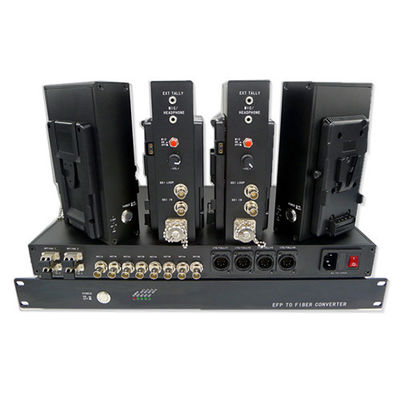

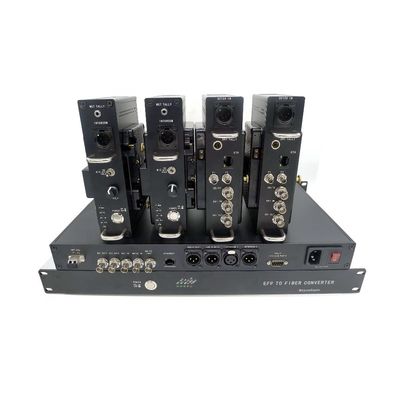

Il sistema della fibra dello studio di SDI è progettato specialmente per il citofono di Datavideo ITC-100 sopra fibra a 10KM, che include 4pcs del tipo adattatore della fibra della macchina fotografica e una stazione base ottica di V. Il sistema trasporta il segnale dalla macchina fotografica alla stazione base, 1x il citofono, di 1port 3G/HD-SDI il controllo 1x. Il sistema mette tutti segnali di base stati necessari per produzione della multi-macchina fotografica 3G/HD-SDI sul cavo a fibre ottiche doppio di LC, assicurando robusto, la connettività senza difficoltà su tutto lo studio o la produzione a distanza, che è utilizzata solitamente nei camion di OB', di OBVAN e sistema nei veicoli dello SNG.
Descrizione di funzioni:
Convertitore a fibra ottica (trasmettitore)
V-serratura sull'estremità della macchina fotografica
Fibra: dalla fibra doppia generale di LC,
input di 1x 3G/HD-SDI, 1 uscita di SDI,
citofono 1x (cuffia avricolare, Mic ha introdotto, la linea squilibrata l'audio uscita del livello, 5-Pin XLR femminile)
uscita del controllo 1x (3.5mm)
Convertitore a fibra ottica (ricevitore)
1x 19" supporto di scaffale 1U sull'estremità bassa
Fibra: cavo a fibre ottiche doppio di LC di singolo modo 4x
uscita doppia 4x 3G/HD-SDI
controllo di 4x Intercom&4x (supporto connettore ITC-100, DB9 di Datavideo)
Alimentazione elettrica: Questo prodotto è l'alimentazione a batteria, l'adattatore a fibra ottica della macchina fotografica (TX) che appendono sulla videocamera portatile tramite A anteriore o piatto di rinforzo a forma di V, la batteria d'attaccatura posteriore mentre l'alimentazione elettrica alla macchina fotografica ed adattatore a fibra ottica;
Caratteristiche: Tratti tutti i modelli patologici. L'equalizzazione automatica del cavo per assicurare l'integrità di segnale .3G/HD/SD-SDI ha introdotto il riconoscimento automatico, il supporto 270Mbit/s - 2.97Gbit/s secondo SMPTE 424M, SMPTE 292M e SMPTE 259M.when sopra la fibra del singolo modo, spetta distanza di trasmissione più di di 10KM ai 80KM massimi. Input del Mic con il muto e le preamplificazioni. Il controllo LED+/- ha prodotto. V-supporto o piatto della batteria di quantità selezionabile. Alimentazione elettrica a distanza della macchina fotografica, con protezione di rilevazione di inserzione. Selezione di priorità dell'alimentazione elettrica ibrida del cavo, con protezione della carica della batteria
Applicazione: Studio della televisione, studio mobile
La produzione elettronica del giacimento del EFP, gli eventi sportivi importanti e le grandi celebrazioni hanno trasmesso per radio in tensione
Macchina fotografica INGLESE (videocamere portatili all'aperto della foto) migliorata ad una macchina fotografica del EFP.
Specifiche: Indice generale
| Impiegati del lavoro | -25°C a 55°C |
| Impiegati di stoccaggio | -40°C a 85°C |
| umidità | 0 ~ 95% (senza condensazione) |
| Adattatore ottico della macchina fotografica | |
| Alimentazione in ingresso entrata | Dalla batteria |
| Consumo di energia | <10w> |
| Peso netto | 1.5kg |
| Dimensione di aspetto | 188mm*116mm*45mm (V-supporto/importo) |
| Stazione base ottica | |
| Alimentazione in ingresso entrata | AC90~240V |
| Consumo di energia | <10w> |
| Peso netto | 4.5kg |
| Dimensione di aspetto | 19" supporto di scaffale standard 1U |
Ottico:
| Lunghezza d'onda | 1310nm/1550nm/CWDM |
| Potenza di uscita | -6~-1dBm |
| Sensibilità di Rx | <-18dbm> |
| Distanza di trasmissione | 10KM sopra la fibra di singolo modo |
| Connettore ottico | LC/ST/FC selezionabile |
Ingresso/uscita di SDI:
| Formato del segnale | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Tasso di dati | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Equalizzazione del cavo |
Cavo automatico EQ (cavo di Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Interfaccia di SDI | BNC 75 ohm |
Citofono:
| Adattatore ottico della macchina fotografica | |
| Interfaccia | 5pin XLR (femmina) |
| Microfono | Input del Mic con il muto e le preamplificazioni |
| Cuffia | con volume verso l'alto o verso il basso |
Controllo:
| Adattatore ottico della macchina fotografica | |
| Interfaccia | 3.5mm |
| Uscita | LED+/- |
| Stazione base ottica | |
| Interfaccia | DB9 (maschio) |
