sistema della macchina fotografica della fibra 3G con la linea di andata e di ritorno audio di deviazione standard di dati 422/485/Intercom/del livello sopra il cavo a fibre ottiche ibrido di SMPTE

Sistema a fibra ottica della macchina fotografica con la linea di andata & di ritorno audio di deviazione standard di dati 422/485/Intercom/del livello sopra il cavo a fibre ottiche ibrido di SMPTE

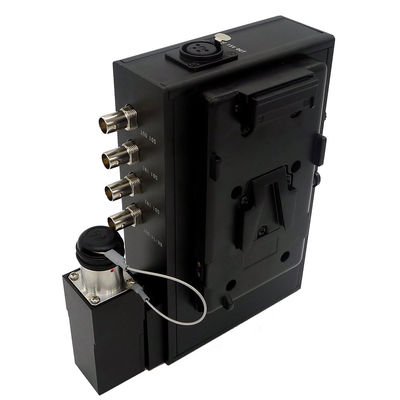

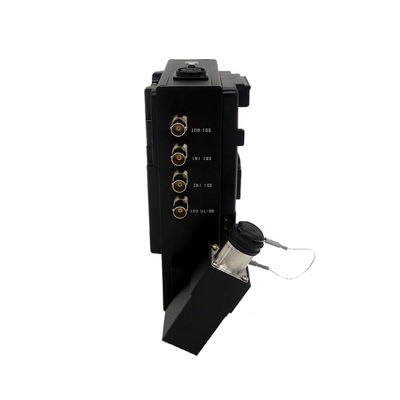

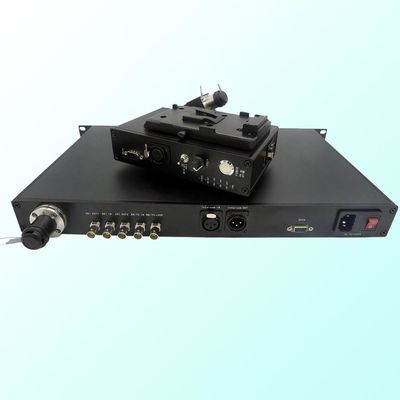

Il sistema ottico della macchina fotografica della fibra BY-EFP-602 è un piccolo trasmettitore di radiodiffusione di fattore forma. Trasmette il video, l'audio, i dati ed il potere sopra un singolo cavo a fibre ottiche ibrido del campo SMPTE. Le distanze lunghe del cavo possono essere raggiunto dovuto le alimentazioni elettriche più di alta qualità implementate nell'unità della macchina fotografica e della base.

La fibra che BY-EFP-602 il sistema ottico della macchina fotografica è progettato specialmente per i sistemi della macchina fotografica ad alta velocità che producono due segnali video di 3G HD-SDI, esegue eccellente in tutte le altre applicazioni professionali di radiodiffusione. Offriamo le soluzioni su misura per trasmettere tutti i segnali richiesti.

Caratteristiche:
- Tutta la trasmissione del segnale compreso potere oltre un singolo cavo a fibre ottiche ibrido di SMPTE
- sbocco di corrente continua 15V alla macchina fotografica
- Distanze lunghe
- Due segnali non compressi di 3G HD-SDI dalla macchina fotografica basare
- Un segnale non compresso di 3G HD-SDI (segnale di ritorno)
- Due segnali bidirezionali di dati
- Due audio linee (linea livello)
- soluzioni su misura con più o meno segnali a richiesta

- Connettori dello standard industriale per tutti gli input ed uscite;

- Indicatori del LED;

Nota:  1. aggiunga o rimuova alcune funzioni, prego controllano le informazioni sotto di ordinazione

Parametri:

Distanza: 10 chilometri (SMF) o 300 metri (MMF)
Tipo della fibra: 62.5/125um MMF, 50/125um MMF, 9/125μm SMF
Connettore della fibra: Connettore ibrido della fibra di SMPTE
 Connettore di SDI: BNC
formato di 3G SDI:
1)Tutti gli input ed uscite sono uguagliati e ri-cronometrati
2)Passi tutti i modelli patologici
3)Conformità di DVB-ASI e di SMPTE424M/292/259
4)Segnali inclusi supporti di dati ed audio
5)Supporto SD-SDI & HD-SDI & 3G-SDI, supporto 270Mbps & 1.485Gbps & video di 2.97Gbps SDI

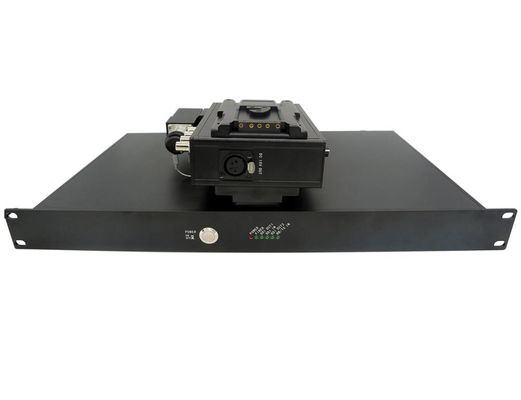

Dimensione di Rx (CCU): 19" supporto di scaffale 1U (480 x 250 x 50 millimetri)
Gross.W: 10 chilogrammi
Alimentazione elettrica di Rx:  CA 85-260V/50Hz
Temperatura di lavoro: 0 ℃ ℃~+85;
Umidità relativa: 0 ~ 95%

Applicazione:
Studio della televisione, studio mobile
La produzione elettronica del giacimento del EFP, gli eventi sportivi importanti e le grandi celebrazioni hanno trasmesso per radio in tensione
Macchina fotografica INGLESE (videocamere portatili all'aperto della foto) migliorata ad una macchina fotografica del EFP.
OB'Van

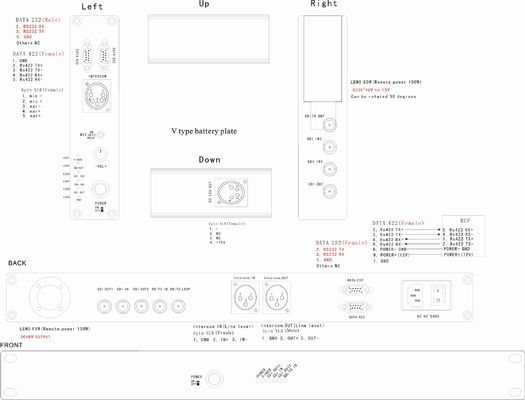

Pannelli ed interfacce: (ingrandica per favore la stessa foto accanto al titolo)

Selezioni & parametri di funzione:

Profilo aziendale:

Siamo il progettista/Manufacter professionali principali in Cina

I nostri prodotti e soluzioni mettono a fuoco sul video ad alta definizione, sull'audio, sui dati, su Ethernet, sulla chiusura del contatto, su USB e su altre fibre ottiche. I prodotti principali sono apparecchiatura di trasmissione ottica deviazione standard/HD/3G/12G-SDI (per il EFP/INGLESE/SPECIALMENTE macchine fotografiche, trasmissione ottica SDI/CONTROLLO/telecomandato/citofono/video/TC/Genlock/PGM/Ethernet ecc. di ritorno. E potere a distanza di Lemo SMPTE311/304 3K.93C per la macchina fotografica), riempitivo della fibra USB1.1/2,0/USB3.0, 4K HDMI a fibra, KVM (HDMI + topo e tastiera di USB) a fibra, audio dell'equilibrio a fibra, chiusura del contatto/dati/fibra di Ethernet. possiamo fornire ai prodotti su misura il breve termine d'esecuzione.
