Dettagli:
|
| Type: | EFP to fiber converter | Uso: | Video programma girantesi che registra, produzione cinematografica della concorrenza |
|---|---|---|---|
| Garanzia: | 3 anni | No. di fibra: | 1. |
| Evidenziare: | Sistema della macchina fotografica della fibra dei furgoni di BY-EFP-SDI-01 OB',BY-EFP-SDI-01 cineoperatore Fiber Camera System,Cineoperatore Fiber Camera System BY-EFP-SDI-01 |
||
collegamento della fibra del EFP dei furgoni di OB'e del cineoperatore con 3GSDI, citofono, ripresa esterna, controllo, video di ritorno al multiplexor ottico della fibra

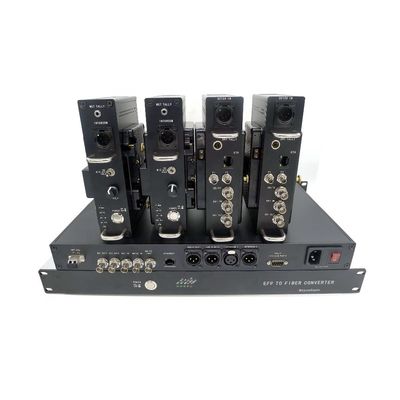

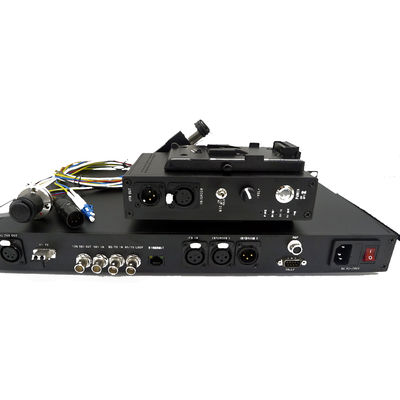

un EFP di 4 ch a fibra per SONY HDW-750 comprende 4 adattatori ottici della macchina fotografica e una stazione base ottica (canale 4). Il sistema trasporta un segnale 3G/HD-SDI da Sony HDW-730 o macchina fotografica alla stazione base, visualizzazione in negativo (SDI o CVBS), dati telecomandati (l'interfaccia del perno di Sony 8, collegano Sony RCU/RCP RM-B150, RM-B170, RM-B750), citofono di serie HDW-750 (l'estremità può essere 4 cuffie avricolari collegata del perno del professionista o 5 del perno XLR, l'estremità di OB'può essere Clearcom collegato o stazione principale del citofono ecc, di RTS), controllo della macchina fotografica (1 o 2 colori è facoltativi). Il segnale di Genlock, la sincronizzazione di blackburst/trilevel o il codice di tempo è facoltativi. Il sistema mette tutti segnali stati necessari per produzione della multi-macchina fotografica 3G/HD-SDI su un MP/millimetro tattici o cavo a fibre ottiche ibrido di SMPTE, assicurando la connettività robusta e senza difficoltà su tutto lo studio o la produzione a distanza.
Caratteristiche
Specifiche:
Indice generale
|
Impiegati del lavoro |
-25°C a 55°C |
|
Impiegati di stoccaggio |
-40°C a 85°C |
|
umidità |
0 ~ 95% (senza condensazione) |
|
Adattatore ottico della macchina fotografica |
|
|
Alimentazione in ingresso entrata |
CC 11~19V |
|
Consumo di energia |
<8w> |
|
Peso netto |
1kg |
|
Dimensione di aspetto |
188mm*116mm*45mm (senza V-supporto/importo) |
|
Stazione base ottica |
|
|
Alimentazione in ingresso entrata |
AC90~240V |
|
Consumo di energia |
<20w> |
|
Peso netto |
3kg |
|
Dimensione di aspetto |
19" supporto di scaffale standard 1U |
Ottico:
|
Lunghezza d'onda |
1310nm/1550nm/CWDM |
|
Potenza di uscita |
-6~-1dBm |
|
Sensibilità di Rx |
<-18dbm> |
|
Distanza di trasmissione |
Fibra 10+km, millimetro di MP di fibra 300m |
|
Connettore ottico |
DUO di Dul LC /FC/ST/SC/ Lemo 3K.93C/Neutrik OpticalCON |
Ingresso/uscita di SDI:
|
Formato del segnale |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Tasso di dati |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Equalizzazione del cavo |
Cavo automatico EQ (cavo di Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
Interfaccia di SDI |
BNC 75 ohm |
Citofono:
|
Adattatore ottico della macchina fotografica |
|
|
Interfaccia |
4pin XLR (maschio) /5pin XLR (femmina) |
|
Microfono |
Input del Mic con il muto e le preamplificazioni |
|
Cuffia |
Con l'amplificatore ed il volume verso l'alto o verso il basso |
|
Stazione base ottica |
|
|
Interfaccia |
femmina/maschio di 3pin XLR: Audio della linea del partito per la stazione principale del citofono di RTS o di Clearcom DB9 (maschio): Linea audio input ed uscita del livello |
Controllo:
|
Adattatore ottico della macchina fotografica |
|
|
Interfaccia |
testa dell'aria 4pin o 3pin mini XLR |
|
Uscita |
Chiusura del contatto a secco o LED+/- bagnato |
|
Su: breve o ingannato Fuori: aperto o LED fuori |
|
|
Stazione base ottica |
|
|
Interfaccia |
DB9 (maschio) |
|
Input |
Chiusura o TTL del contatto a secco Su: bruscamente a terra o a TTL in basso Fuori: livello di TTL o aperto |
Ripresa esterna:
|
Adattatore ottico della macchina fotografica |
|
|
Interfaccia |
Il perno di Sony 8 o interfaccia del perno di Panasonic 10 |
|
Dati |
RS422 /RS232/RS485 |
|
Stazione base ottica |
|
|
Interfaccia |
Il perno di Sony 8 o interfaccia del perno di Panasonic 10 |
|
Dati |
RS422 /RS232/RS485 |
