12G-SDI sopra fibra ottica, 4K-SDI convertitore ottico, 1 di Ch segnale ultra HD oltre 10 chilometri di fibra di MP, aderiscono a SMPTE ST-2082,

Introduzione:

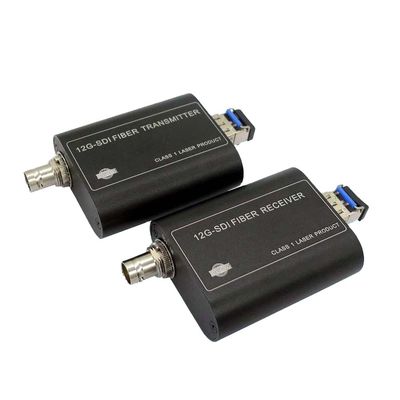

BY-SDI-426 è un convertitore/riempitivo di radiodiffusione-qualità che invia a 12G/6G/3G/HD/SD-SDI fino a 6,2 miglia sopra fibra monomodale con audio incluso.
Il BY-SDI-426 sopra il riempitivo della fibra con 12G lo SDI SFP fornisce la connettività istantanea della fibra. Progettato per uso professionale di radiodiffusione nella video produzione e nella pubblicazione,
questo pareggiamento delle caratteristiche del sistema della trasmissione e reclocking automatico e un ciclo di SDI fuori sul trasmettitore.

BY-SDI-426 è 12G-SDI al convertitore di fibra ottica 12G trasmette i formati di deviazione standard, di HD ed ultra di HD fino a 2160p60 sopra la conversione di fibra ottica dallo SDI sopra cavo coassiale. L'ampio input di tensione ed il consumo di energia minimo tiene conto facilità di integrazione e di capacità chiudere il connettore a chiave di barilotto sul posto. Questo piccolo e modulo leggero
caratterizza la polvere irregolare ha ricoperto la costruzione di alluminio.

Specifiche:
Ingresso/uscita di SDI:
Formato del segnale: SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081, 2082, DVB-ASI
Tasso di dati: 270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s

Video formato:
4K/UHD 2160p 23.98/24/25/29.97/30/48/50/59.94/60
2K/HD 1080p 23.98/24/25/29.97/30/48/50/59.94/60
1080i 50/59.94/60
1080PsF 23.98/24/25/29.97/30
720p 23.98/24/25/29.97/30/48/50/59.94/60

Equalizzazione del cavo:
Cavo automatico EQ (cavo di Belden 1694A)
75 m. a 11,88 GBP (4Kp60 UHD)
120 m. a 5,94 GBP (UHD)
200 m. a 2,97 GBP (FHD)
280 m. a 1,485 GBP (HD)
600 m. a 270 Mbps (deviazione standard)

Interfaccia di SDI: BNC 75 ohm
Interfaccia della fibra: 1 x LC/PC
Numero del canale del trasmettitore: 1
Lunghezza d'onda del trasmettitore: 1310 nanometro
Trasmettitore potenza di uscita: -6~-1dBm
Numero dell'uscita del ricevitore: 1
Sensibilità del ricevitore: -14.4dBm~-1dBm
Indice generale:
Alimentazione in ingresso entrata: Dc 5 V o 12V
Consumo di energia: meno 3W
Impiegati del lavoro: -20°C a 70°C
Impiegati di stoccaggio: -40°C a 85°C
umidità: 0 ~ 95% (senza condensazione)
Dimensione: 63 x 52 x 22 millimetri
Materiale di caso: Alluminio
Peso netto: 210g /pair (con l'alimentazione elettrica 440g/pair)

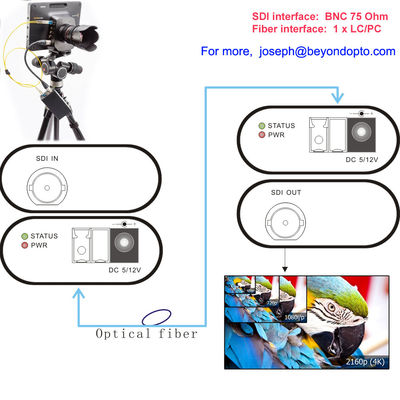

Collegamento

Profilo aziendale:

Siamo il progettista/Manufacter professionali principali in Cina

I nostri prodotti e soluzioni mettono a fuoco sul video ad alta definizione, sull'audio, sui dati, su Ethernet, sulla chiusura del contatto, su USB e su altre fibre ottiche. I prodotti principali sono apparecchiatura di trasmissione ottica deviazione standard/HD/3G/12G-SDI (per il EFP/INGLESE/SPECIALMENTE macchine fotografiche, trasmissione ottica SDI/CONTROLLO/telecomandato/citofono/video/TC/Genlock/PGM/Ethernet ecc. di ritorno. E potere a distanza di Lemo SMPTE311/304 3K.93C per la macchina fotografica), riempitivo della fibra USB1.1/2,0/USB3.0, 4K HDMI a fibra, KVM (HDMI + topo e tastiera di USB) a fibra, audio dell'equilibrio a fibra, chiusura del contatto/dati/fibra di Ethernet. possiamo fornire ai prodotti su misura il breve termine d'esecuzione.
