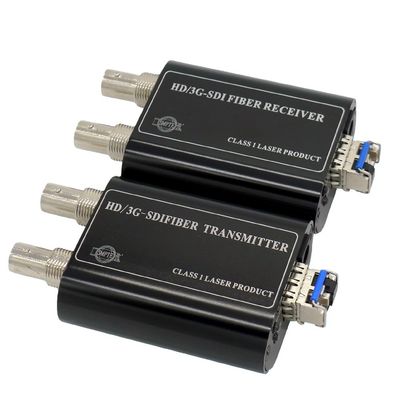

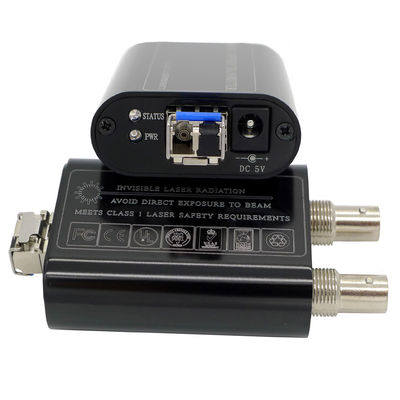

3G SDI al convertitore della fibra, HD-SDI sopra il riempitivo della fibra, segnale di 1080P SDI ad ottico, aderiscono a SMPTE 424M

Caratteristiche:

1) 63 x 52 x 22 millimetri di piccola dimensione e facile installare alla parte posteriore della macchina fotografica di HD
2) 1 Manica 3G SDI (trasmettitore al ricevitore) sopra più della fibra di 10Km SMF o di 500 metri sopra MMF e 1 loopout del canale
3) Tratta tutto il modello patologico; con il modulo di SFP aderisca alla norma di SMPTE 424M 292M 259M e a DVB-ASI
4) Automatico reclocking 270Mbit/s-1.48Gbit/s-2.97Gbit/s, upport 1080 p (25 hertz, 30 hertz, 50hz, 60hz)/1080 I/720P
5. Segnale non compresso della trasmissione oltre 1 fibra di singolo modo

Oggetto di ricerca: 3G-SDI sopra il riempitivo a fibra ottica 3G-SDI del riempitivo 3G-SDI della fibra del riempitivo 3g-sdi della fibra sopra fibra 3G/HD/SD-SDI sopra il hd sdi della fibra sopra fibra
3G ottico HD-SDI sopra il hd a fibra ottica sdi del ricevitore & del trasmettitore sopra il mini riempitivo della fibra

Descrizione:

BY-SDI-269 è una soluzione ideale ed economica per le applicazioni di radiodiffusione. Riceve un input elettrico di HD-SDI, perfettamente converte il segnale elettrico di SDI scegliere
segnale ottico di SDI di modo.
Sostiene l'immagine della trasmissione di SDTV (143-540Mbps), di HDTV (1.485Gbps) e di HDTV (3Gbps, 1080p60).

Sia trasmettitore che ricevitore fornire pareggiamento e reclocking all'unità d'entrata per ricostruire il segnale per qualità coerente. Può passare facilmente
modello patologico.

Opitcal:
Lunghezza d'onda: 1310nm
Potenza di uscita: -9~-3dBm
Fibra ottica: singolo modo 9/125u
Sensibilità di Rx: -18dBm
Connettore ottico: 1 x LC/PC
Distanza: 0~500 metri (fibra mista) o 10Km (SMF)
Video:
Lo SDI ha introdotto
Tipo SDI del segnale: SMPTE 424M, SMPTE 292M, SMPTE 259M
Tassi di dati: 270Mbit/s - 1.48Gbit/s - 3Gbit/s
Equalizzazione del cavo: Cavo automatico EQ (cavo) di Belden 1694A 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/sConnector: BNC 75 ohm
Numero del canale del tranmitter: 1
Numero di tranmitter Loopout: 1
Numero dell'uscita del ricevitore: 2
Generalità:
Alimentazione in ingresso entrata: UNA CC DI 12 V
Consumo di energia (massimo): Trasmettitore: ricevitore 1.8W: 1.5W
Temperatura di funzionamento: 0°C a 55°C
Temperatura di stoccaggio: -10°C a 70°C
Umidità di funzionamento: 0 ~ 95% (senza condensazione)
Peso netto: 210g /pair (con l'alimentazione elettrica 440g/pair)
Materiale di recinzione: Alluminio

Collegamento

Dimensione:
