Dettagli:
|
| Tipo: | EFP | uso: | cemra tiro |
|---|---|---|---|
| Materiale: | Alluminio | N. di fibra: | 1. |

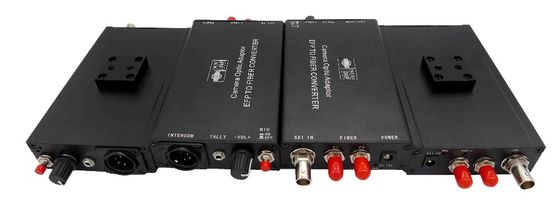

Questo genere di EFP al convertitore della fibra è una nuova idea per il bilancio basso o nessuna ripresa esterna ha richiesto la video produzione.

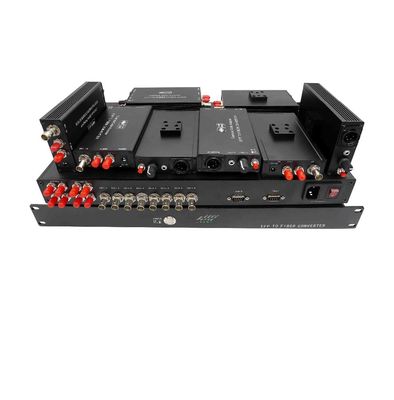

Comprende 4 adattatori ottici della macchina fotografica e una stazione base ottica. Il sistema trasporta 1 segnale dalla macchina fotografica alla stazione base, il 1 inverso 3G/HD-SDI, citofono di ch 3G/HD-SDI di ch (l'estremità può essere 4 cuffie avricolari collegata del perno del professionista o 5 del perno XLR, l'estremità di OB'può essere stazione principale collegata del citofono), il controllo (un colore o due colori della macchina fotografica può essere selezionato), il sistema mette tutti segnali stati necessari per produzione della multi-macchina fotografica 3G/HD-SDI su un MP tattico o cavo ibrido di SMPTE, assicurando la connettività robusta e senza difficoltà su tutto lo studio o la produzione a distanza.
Caratteristiche
1 ch in avanti e 1 inverso SDI di ch
Tratti tutti i modelli patologici
Equalizzazione automatica del cavo per assicurare integrità di segnale
3G/HD/SD-SDI ha introdotto il riconoscimento automatico, supporto 270Mbit/s - 2.97Gbit/s secondo SMPTE 424M, SMPTE 292M e SMPTE 259M
10+Km sulla transmissione a fibra ottica di singolo modo
Input del Mic con il muto e le preamplificazioni
Cuffia con PGM/volume del citofono verso l'alto o verso il basso
Uscita del controllo LED+/- o chiusura del contatto a secco facoltativa
Specifiche:
Indice generale
|
Impiegati del lavoro |
-25°C a 55°C |
|
Impiegati di stoccaggio |
-40°C a 85°C |
|
umidità |
0 ~ 95% (senza condensazione) |
|
Adattatore ottico della macchina fotografica |
|
|
Alimentazione in ingresso entrata |
CC 12V |
|
Consumo di energia |
<12w> |
|
Peso netto |
1kg |
|
Dimensione di aspetto |
188mm*45mm*28mm |
|
Stazione base ottica |
|
|
Alimentazione in ingresso entrata |
AC90~240V |
|
Consumo di energia |
<12w> |
|
Peso netto |
5 chilogrammi |
|
Dimensione di aspetto |
19" supporto di scaffale standard 1U |
Ottico:
|
Lunghezza d'onda |
1310nm/1550nm/CWDM |
|
Potenza di uscita |
-6~-1dBm |
|
Sensibilità di Rx |
<-18dbm> |
|
Distanza di trasmissione |
Cavo ibrido 300+m di SMPTE |
|
Connettore ottico |
DUO di Lemo SMPTE 304/Neutrik OpticalCON |
Ingresso/uscita di SDI:
|
Formato del segnale |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Tasso di dati |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Equalizzazione del cavo |
Cavo automatico EQ (cavo di Belden 1694A) 250m 270Mbit/s, 140m 1.5Gbit/s, 80m 3Gbit/s |
|
Interfaccia di SDI |
BNC 75 ohm |
Controllo:
|
Adattatore ottico della macchina fotografica |
|
|
Interfaccia |
testa dell'aria 4pin o 3pin mini XLR |
|
Uscita |
Chiusura del contatto a secco o LED+/- bagnato |
|
Su: breve o ingannato Fuori: aperto o LED fuori |
|
|
Stazione base ottica |
|
|
Interfaccia |
DB9 (maschio) |
|
Input |
Chiusura o TTL del contatto a secco |
|
Su: bruscamente al minimo di TTL o della terra fuori: livello di TTL o aperto |
|
