Dettagli:
|
| Tipo: | EFP | uso: | FTTX |
|---|---|---|---|
| Garanzia: | 3 anni | Marca: | beyondopto |
| N. di fibra: | 1. |

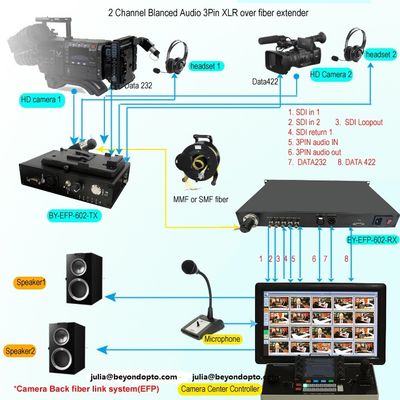

Applicazione:
Studio della televisione, studio mobile
La produzione elettronica del giacimento del EFP, gli eventi sportivi importanti e le grandi celebrazioni hanno trasmesso per radio in tensione
Macchina fotografica INGLESE (videocamere portatili all'aperto della foto) migliorata ad una macchina fotografica del EFP.
Specifiche:
Indice generale
| Impiegati del lavoro | -25°C a 55°C |
| Impiegati di stoccaggio | -40°C a 85°C |
| umidità | 0 ~ 95% (senza condensazione) |
| Adattatore ottico della macchina fotografica | |
| Alimentazione in ingresso entrata | Da Lemo |
| Consumo di energia | <10w> |
| Peso netto | 1.5kg |
| Dimensione di aspetto | 188mm*116mm*45mm (V-supporto/importo) |
| Stazione base ottica | |
| Alimentazione in ingresso entrata | AC90~240V |
| Consumo di energia | <10w> |
| Peso netto | 4.5kg |
| Dimensione di aspetto | 19" supporto di scaffale standard 1U |
Ottico:
| Lunghezza d'onda | 1310nm/1550nm/CWDM |
| Potenza di uscita | -6~-1dBm |
| Sensibilità di Rx | <-18dbm> |
| Distanza di trasmissione | Cavo ibrido optoelettronico 300+m |
| Connettore ottico | Lemo |
Ingresso/uscita di SDI:
| Formato del segnale | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Tasso di dati | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Equalizzazione del cavo |
Cavo automatico EQ (cavo di Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Interfaccia di SDI | BNC 75 ohm |
Citofono:
| Adattatore ottico della macchina fotografica | |
| Interfaccia | 5pin XLR (femmina) |
| Microfono | Input del Mic con il muto e le preamplificazioni |
| Cuffia | con volume verso l'alto o verso il basso |
| Audio di PGM | Tubazione di compensazione livello audio fuori con volume verso l'alto o verso il basso |
Controllo:
| Adattatore ottico della macchina fotografica | |
| Interfaccia | 3pin mini XLR |
| Uscita | LED+/- |
| Stazione base ottica | |
| Interfaccia | DB25 (maschio) |
Ripresa esterna:
| Adattatore ottico della macchina fotografica | |
| Interfaccia | RJ45 |
| Dati | Ethernet di 10/100M |
| Stazione base ottica | |
| Interfaccia | RJ45 |
| Dati | Ethernet di 10/100M |
Descrizione di funzioni:

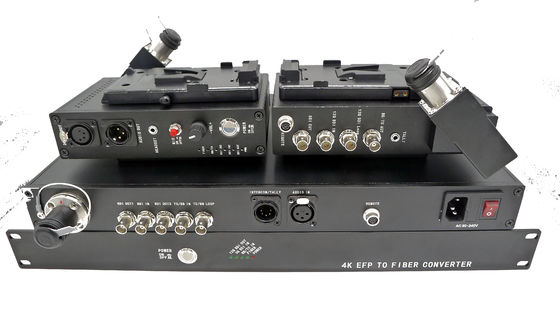

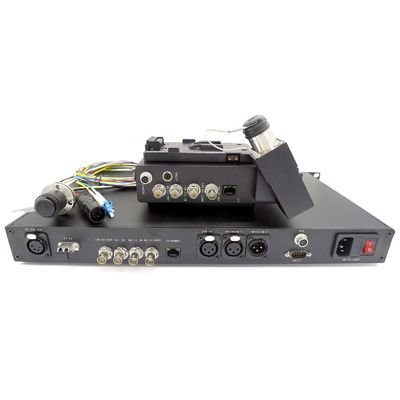

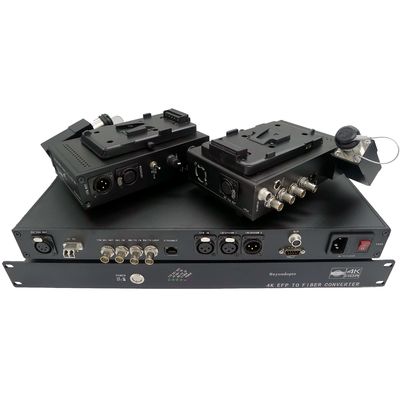

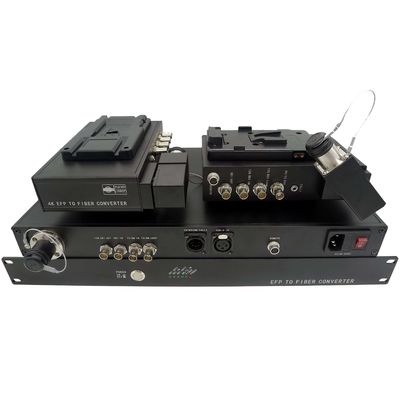

Convertitore a fibra ottica (trasmettitore)
Un-serratura sull'estremità della macchina fotografica
Fibra: dal cavo ibrido di Lemo azionato dal lato del ricevitore,
input di 2x 3G/HD-SDI, 1 uscita di SDI,
video uscita di 1x CVBS (Genlock),
citofono 1x (cuffia avricolare, Mic ha introdotto, la linea nbalanced l'audio uscita del livello, 5-Pin XLR femminile)
audio uscita di 1x PGM
1x ripresa esterna (10/100M Ethernet)
uscita del controllo 1x
1 x 4Pin XLR per uscita 12V
Nessun fondo di potere
Convertitore a fibra ottica (ricevitore)
1x 19" supporto di scaffale 1U sull'estremità bassa
Fibra: Cavo ibrido di Lemo
l'uscita di 3x 3G/HD-SDI (gemello SDI 1 FUORI, singolo SDI 2 FUORI) e 1CH 3G/HDSDI hanno introdotto
video input di 1x CVBS (Genlock), 1 ciclo del video;
1x Bidi ha squilibrato la linea audio del livello, input dell'audio 1xPGM (1xDB25Connector),
1x ripresa esterna (10/100M Ethernet)
input del controllo 1x
Diagramma del pannello:
