adattatore di fibra ottica della macchina fotografica con il sistema del CCU del EFP di PGM Ethemet

Descrizione di prodotto

Il EFP a fibra con Ethernet di PGM comprende un adattatore ottico della macchina fotografica e una stazione base ottica. Il sistema trasporta 2 il ch 3G/HD-SDI
segnale dalla macchina fotografica alla stazione base, a 1 inverso 3G/HD-SDI di ch, a PGM, a Genlock o a TC/BB, 10/100M Ethernet, citofono (estremità della macchina fotografica
può essere il perno collegato del professionista 4 o 5 la cuffia avricolare del perno XLR, estremità di OB'può essere stazione principale collegata del citofono), il controllo (un colore o due
i colori possono essere selezionati), l'alimentazione elettrica a distanza della macchina fotografica (CC 15V fino a 150 watt). Il sistema mette tutti segnali stati necessari per
produzione della multi-macchina fotografica 3G/HD-SDI su un MP tattico o cavo ibrido di SMPTE, assicurando connettività robusta e senza difficoltà su qualsiasi studio
o produzione a distanza.

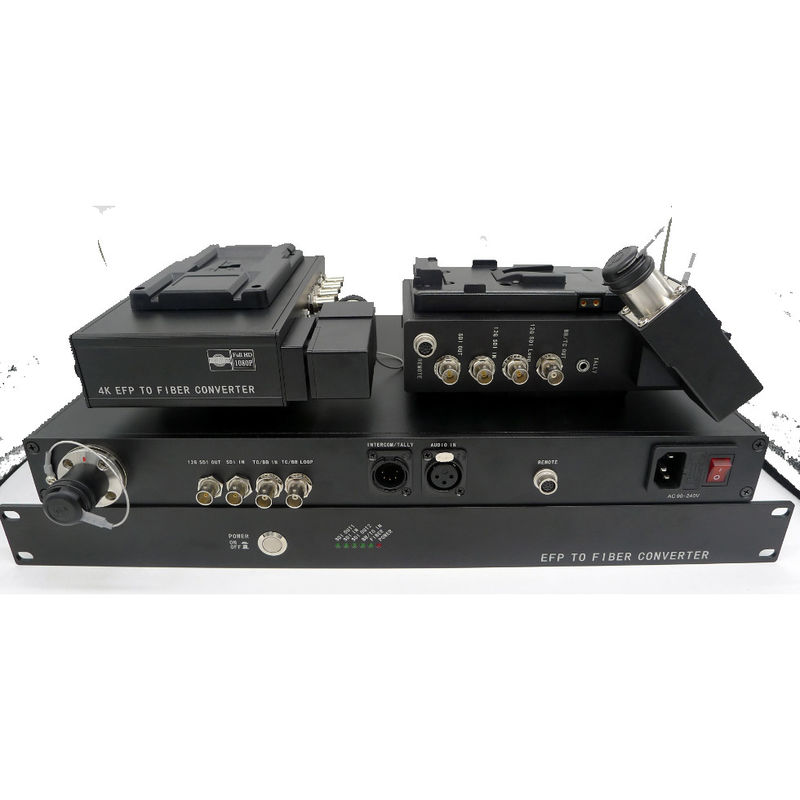

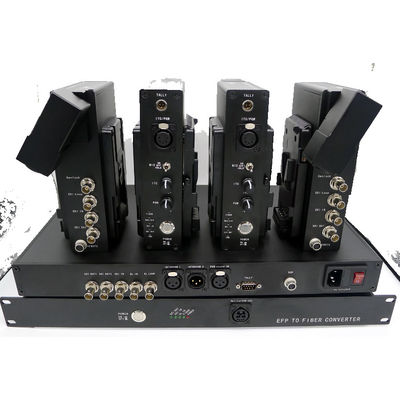

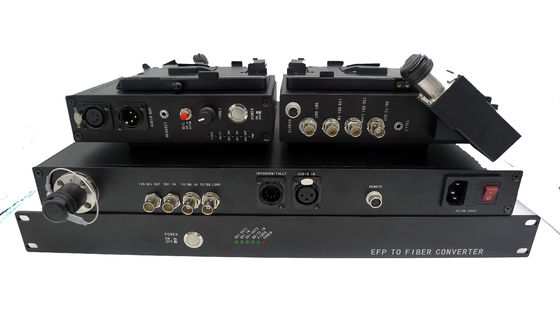

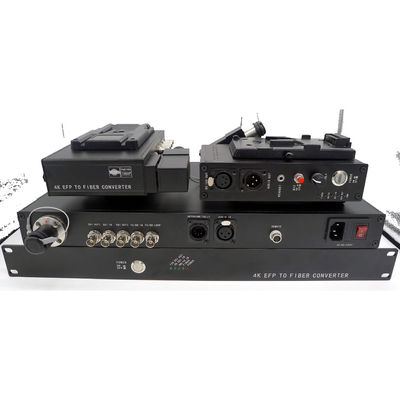

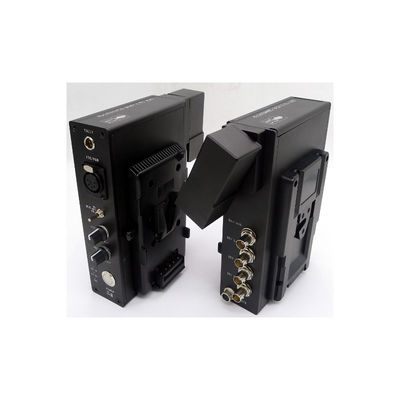

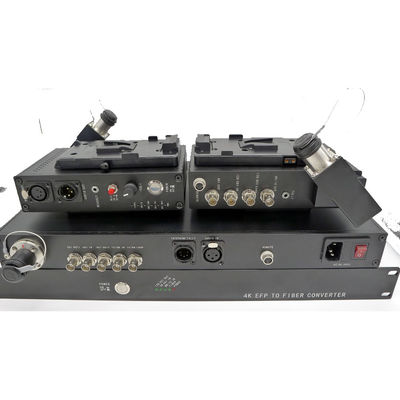

Immagini dettagliate

Caratteristiche

1. 2 ch in avanti e 1 inverso SDI di ch
2. maniglia tutti i modelli patologici
3. equalizzazione automatica del cavo per assicurare integrità di segnale
4. riconoscimento automatico dell'input 3G/HD/SD-SDI, supporto 270Mbit/s - 2.97Gbit/s secondo SMPTE 424M, SMPTE 292M e SMPTE 259M
5. input del Mic con il muto e le preamplificazioni
6. cuffia con PGM/volume del citofono verso l'alto o verso il basso
7. 10/100M Ethernet
8. uscita del controllo LED+/- o chiusura del contatto a secco facoltativa
il V-supporto o piatto della batteria di quantità facoltativo, piatto superiore della batteria può essere cambiata al dissipatore di calore
9. Genlock o TC/BB è inoltre disponibili
10. alimentazione elettrica a distanza della macchina fotografica (CC 15V fino a 150 watt), con protezione di rilevazione di inserzione
Specifiche:
Indice generale

Impiegati del lavoro
-25°C a 55°C
Impiegati di stoccaggio
-40°C a 85°C
umidità
0 ~ 95% (senza condensazione)
Adattatore ottico della macchina fotografica
Alimentazione in ingresso entrata
CC 11~19V
Consumo di energia
<12w> Peso netto
1kg
Dimensione di aspetto
188mm*116mm*45mm (senza V-supporto/importo)
Stazione base ottica
Alimentazione in ingresso entrata
AC90~240V
Consumo di energia
<12w> Peso netto
3kg
Dimensione di aspetto
19" supporto di scaffale standard 1U

OTTICO:

Lunghezza d'onda
1310nm/1550nm/CWDM
Potenza di uscita
-6~-1dBm
Sensibilità di Rx
<-18dbm> Distanza di trasmissione
Cavo ibrido 300+m di SMPTE
Connettore ottico
DUO di Lemo SMPTE 304/Neutrik OpticalCON

INGRESSO/USCITA DI SDI:

Formato del segnale
SMPTE 424M, SMPTE 292M, SMPTE 259M
Tasso di dati
270Mbit/s - 1.48Gbit/s - 3Gbit/s
Equalizzazione del cavo
Cavo automatico EQ (cavo) di Belden 1694A 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
Interfaccia di SDI
BNC 75 ohm

GENLOCK/TC/BB

Numero dei canali
1+1
Impedenza dell'ingresso/uscita
BNC 75Ω (squilibrio)
Tensione dell'ingresso/uscita
1.0Vp-p
Guadagno differenziale
<> Fase differenziale
<> SNR
>60dB

CITOFONO

Adattatore ottico della macchina fotografica
Interfaccia
4pin XLR (maschio) /5pin XLR presa della cuffia avricolare)/3.5mm (della femmina
Microfono
Input del Mic con il muto e le preamplificazioni
Cuffia
con volume verso l'alto o verso il basso
Stazione base ottica
Interfaccia
femmina/maschio di 3pin XLR: Audio della linea del partito per la stazione principale del citofono di RTS e di Clearcom
DB25 (femminile): Linea input ed uscita equilibrati del livello audio,

PGM:

Adattatore ottico della macchina fotografica
Interfaccia
4pin XLR (maschio) /5pin XLR presa della cuffia avricolare)/3.5mm (della femmina
Cuffia
con volume verso l'alto o verso il basso
Stazione base ottica
Interfaccia
femmina di 3pin XLR o DB25 (femminile): Linea input equilibrato del livello audio

CONTROLLO:

Adattatore ottico della macchina fotografica
Interfaccia
testa dell'aria 4pin o 3pin mini XLR
Uscita
Chiusura del contatto a secco o LED+/- bagnato
Su: breve o ingannato
Fuori: aperto o LED fuori
Stazione base ottica
Interfaccia
DB9 (maschio)
Input

Chiusura o TTL del contatto a secco

Su: bruscamente al minimo di TTL o della terra fuori: livello di TTL o aperto

Ethernet:

Modo del lavoro

Pieno duplex/in semiduplex
Tasso di dati

10/100Mbps (AUTO)
terminale del collegamento

RJ45
