Dettagli:
|
| Tipo: | Convertitore di fibra |
|---|
CARATTERISTICHE
· 1 video del canale ed audio trasmissione del segnale video digitale sopra fibra ottica
· Tratta il modello patologico
· Equalizzazione automatica del cavo per assicurare integrità di segnale
· 270Mbit/s reclocking automatico - 1.48Gbit/s - 3Gbit/s
· Tipo del segnale di sostegno: 270Mbit/s a 3Gbit/s secondo le norme di SMPTE 424M, di SMPTE 292M e di SMPTE 259M
·Direttamente compatibile con i sistemi della macchina fotografica di HD-SDI e sostenere i protocolli di dati RS-485
· Capacità lunga della trasmissione almeno 20 chilometri (6,2 miglia)
· Input di potere del blocchetto terminali per l'applicazione industriale
·Scambio caldo di sostegni e tappo caldo
·Collegamento ottico semplice di singolo modo di LC/PC

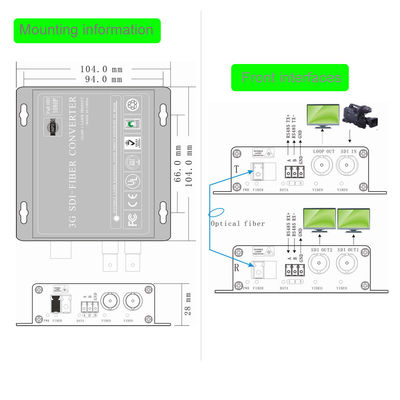

·Tipo autonomo o carta tipo installato in 19' “telaio del scaffale-supporto 2U o 4U.
DESCRIZIONE

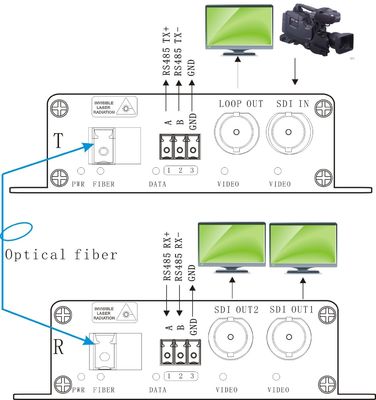

Convertitore della fibra di serie di SDI il video è una soluzione ideale ed economica per le applicazioni di sorveglianza o di radiodiffusione. Riceve un input elettrico di HD-SDI, perfettamente converte il segnale elettrico di SDI in segnale ottico di SDI del singolo modo. Sostiene l'immagine della trasmissione di SDTV (143-540Mbps), di HDTV (1.485Gbps) e di HDTV (3Gbps, 1080p60).
Sia trasmettitore che ricevitore fornire pareggiamento e reclocking all'unità d'entrata per ricostruire il segnale per qualità coerente. Inoltre, con la tecnologia avanzata della fibra, lo SDI può passare facilmente il modello patologico per provare la sua trasmissione completa.
Convertitore della fibra di serie di SDI il video è utilizzato tipicamente nelle applicazioni dove le macchine fotografiche hanno capacità di P/T/Z. La progettazione pronta per l'uso assicura la facilità di installazione e dell'operazione. Gli adeguamenti elettronici ed ottici non sono richiesti mai. Gli indicatori del LED sono forniti per stato del sistema di controllo immediatamente. I dispositivi sono disponibili per l'installazione del scaffale-supporto o autonoma, che è adatta a luogo di lavoro differente.
SPECIFICAZIONE
Ottico:
|
Lunghezza d'onda |
149nm/1310nm |
|
Potenza di uscita |
-3~+2dBm |
|
Fibra ottica |
singolo modo 9/125u |
|
Sensibilità di Rx |
-18dBm |
|
Connettore ottico |
LC |
|
Distanza |
0~40KM |
Dati:
|
Protocollo di dati |
RS485 inverso |
|
Tasso di dati |
0~200 kilobits |
|
Tasso di errore |
< 10="">-9 |
|
Connettore |
Cavo terminale standard |
Video:
|
Lo SDI ha introdotto |
||
|
Tipo SDI del segnale |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Tassi di dati |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
Equalizzazione del cavo |
Cavo automatico EQ (cavo di Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Connettore |
BNC 75 ohm |
|
|
Generalità: |
||
|
Alimentazione in ingresso entrata |
UNA CC DI 5 V |
|
|
Consumo di energia (massimo) |
3W |
|
|
Temperatura di funzionamento |
0°C a 55°C |
|
|
Temperatura di stoccaggio |
-10°C a 70°C |
|
|
Umidità di funzionamento |
0 ~ 95% (senza condensazione) |
|
|
Peso netto |
310g per paia |
|
|
Materiale di caso |
Alluminio |
|
